Многофункциональное зарядное устройство ToolkitRC M7 DC 200W
ToolkitRC M7 — это невероятно компактное DC зарядное устройство-мультитул мощностью 200 Вт. Оно объединяет в себе функции скоростной зарядки аккумуляторов и универсального измерительного инструмента для настройки и диагностики радиоуправляемых моделей непосредственно на летном поле.
Внимание: Требуется внешний источник питания!
Данное зарядное устройство не имеет встроенного блока питания AC и не подключается напрямую к розетке 220В. Для его работы вам необходимо использовать внешний блок питания постоянного тока (например, ToolkitRC ADP100 или ADP200) либо силовой аккумулятор большой емкости со стандартным разъемом XT60.
Функциональные возможности и особенности:

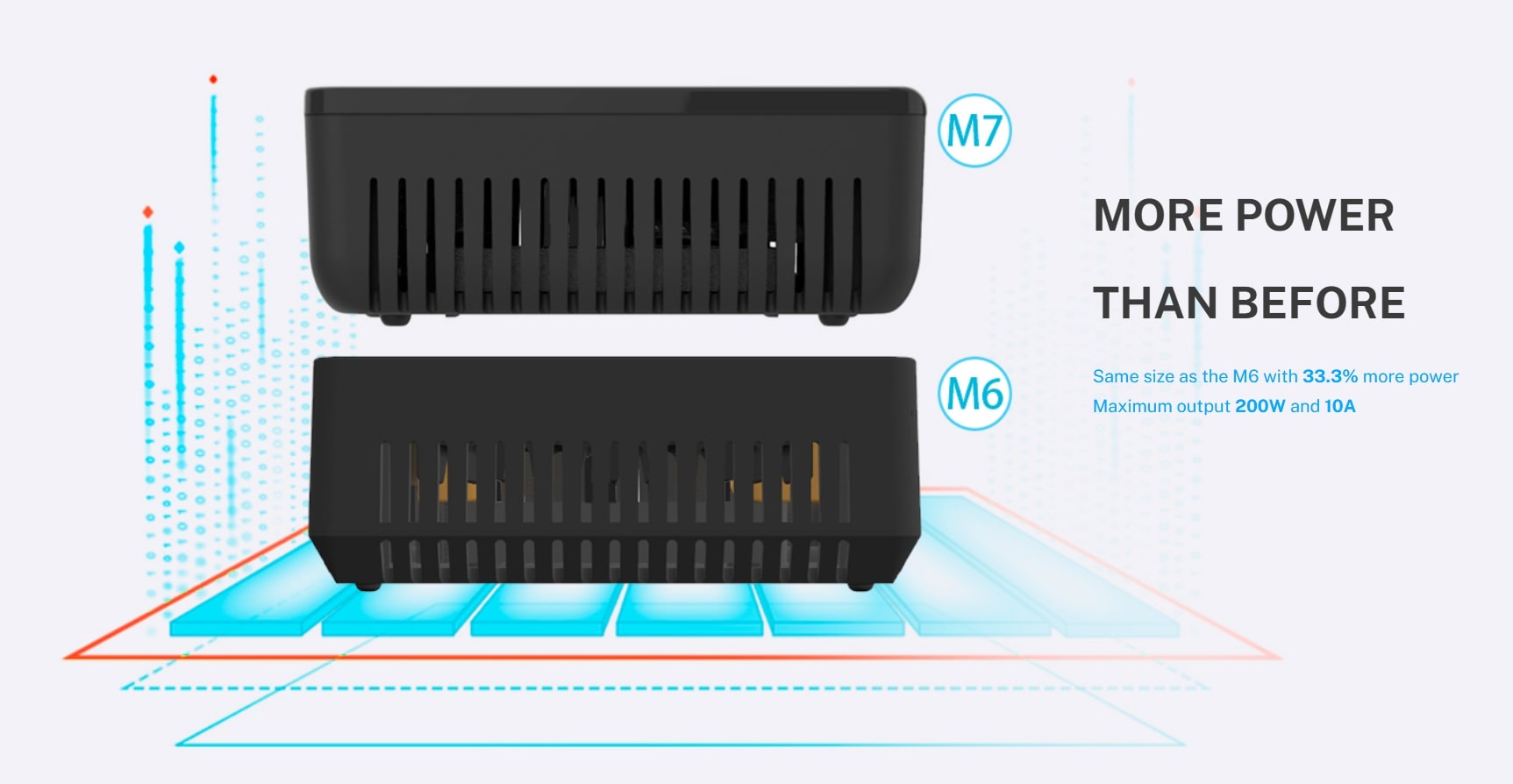

- Высокая удельная мощность: При весе всего 90 г и карманных габаритах (73 x 51 x 27 мм) прибор выдает до 200 Вт мощности заряда при токе до 10А. Входное напряжение составляет DC 7.0-28.0В.
- Многофункциональный тестер: Измеряет и генерирует сигналы управления сервоприводами и приемниками PWM (ШИМ), PPM и SBUS. Позволяет проверять работоспособность регуляторов хода (ESC). Измеряет внутреннее сопротивление батарей (IR).
- Регулируемый выход DC: Может использоваться в качестве настольного блока питания с регулировкой выходного напряжения (1.0-28.0В) и тока (1.0-10.0А).

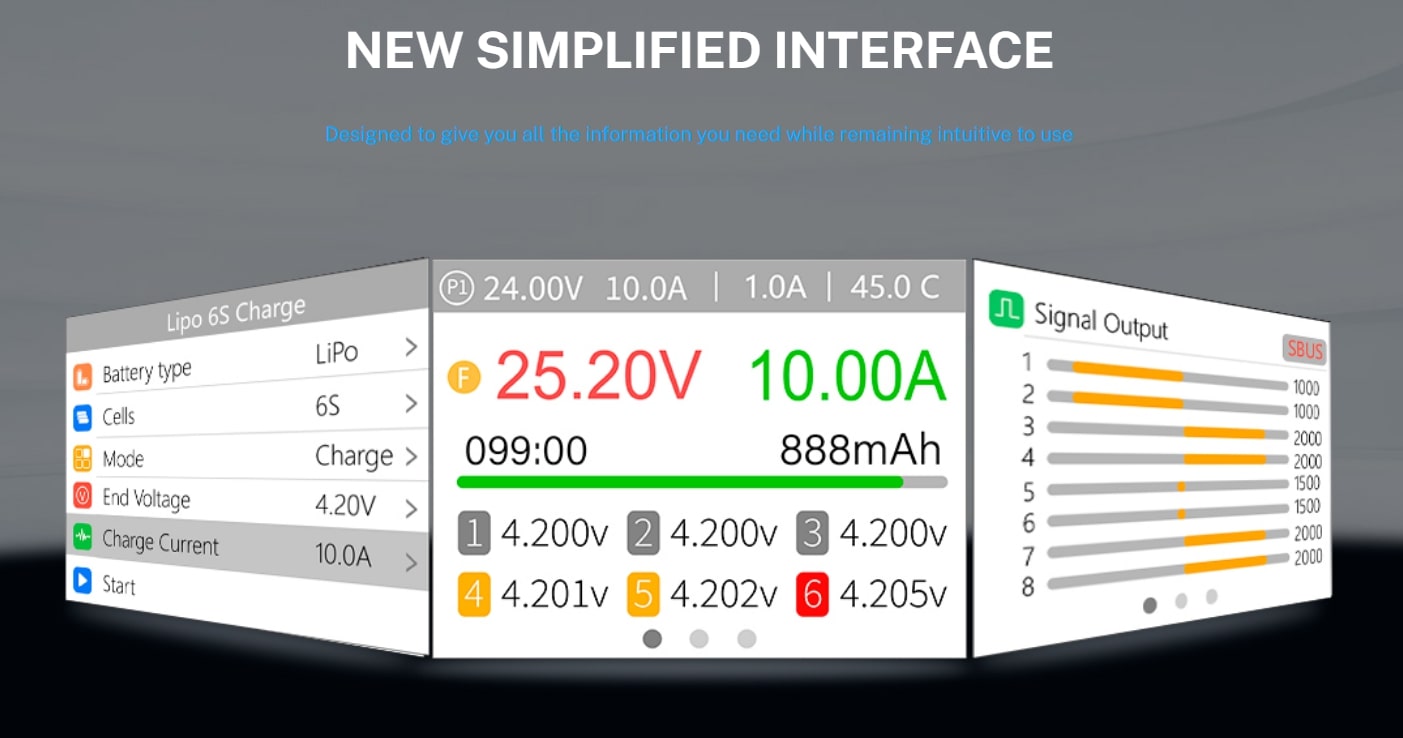

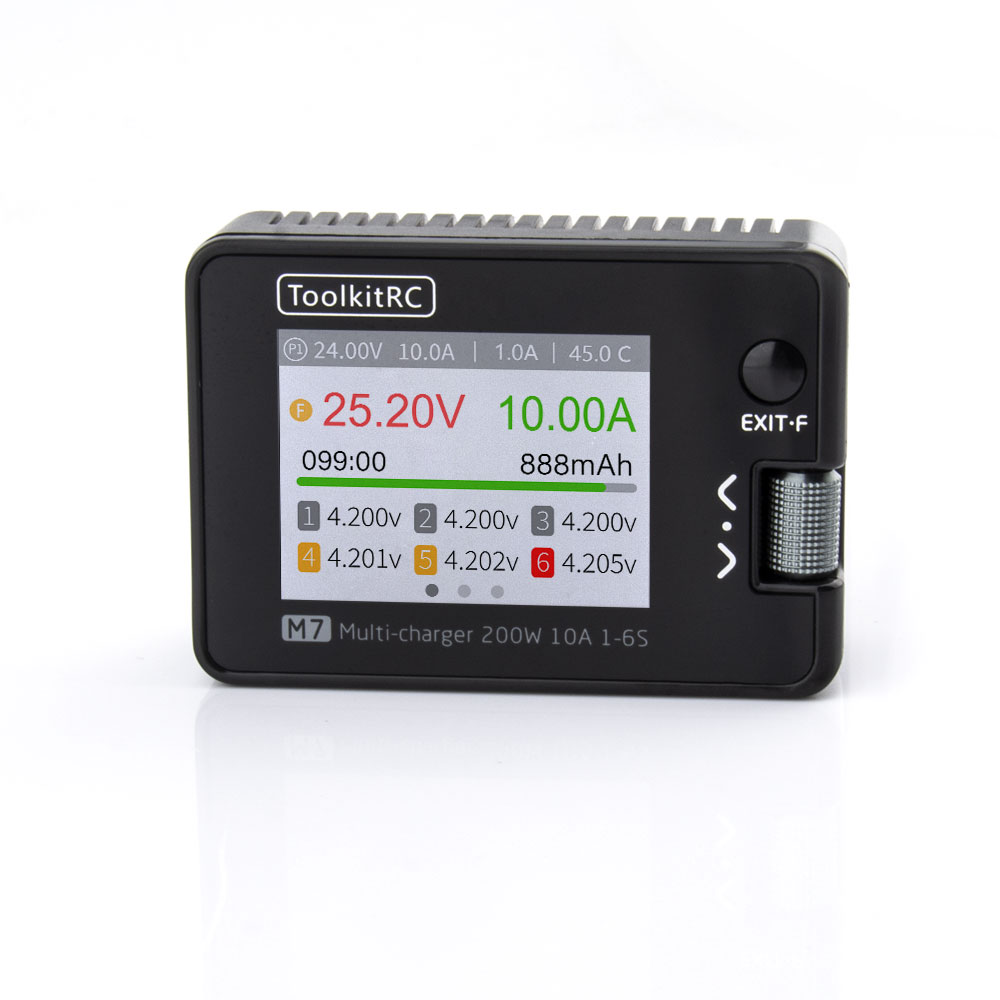

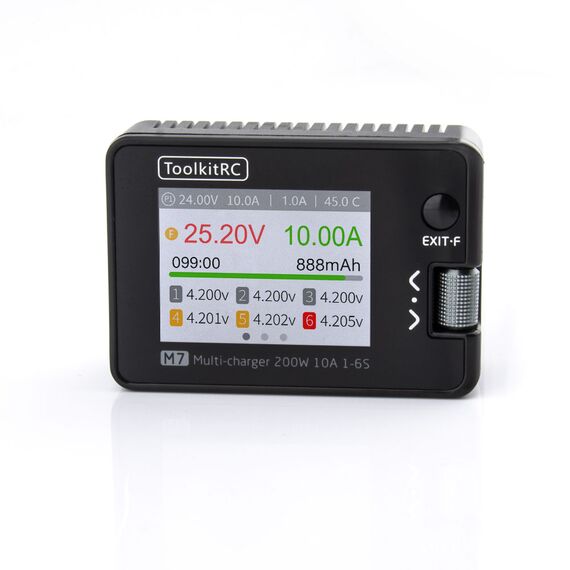

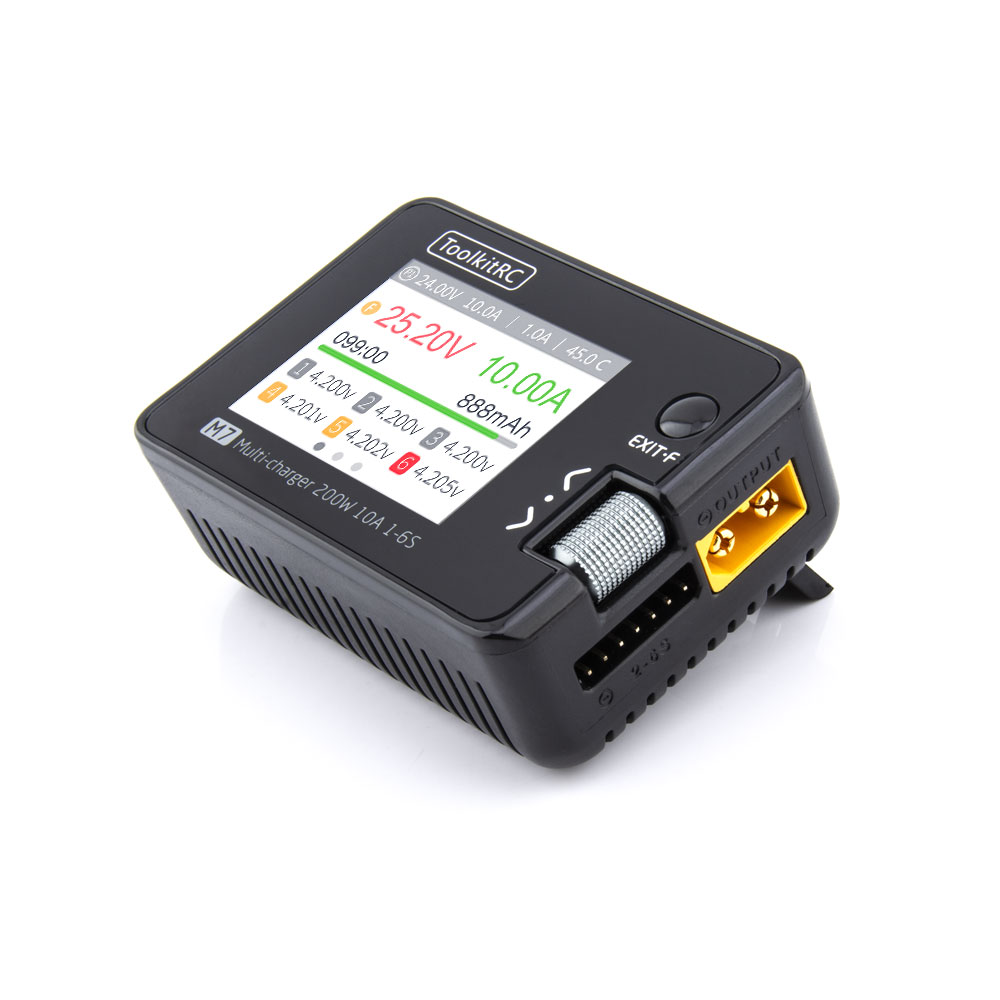

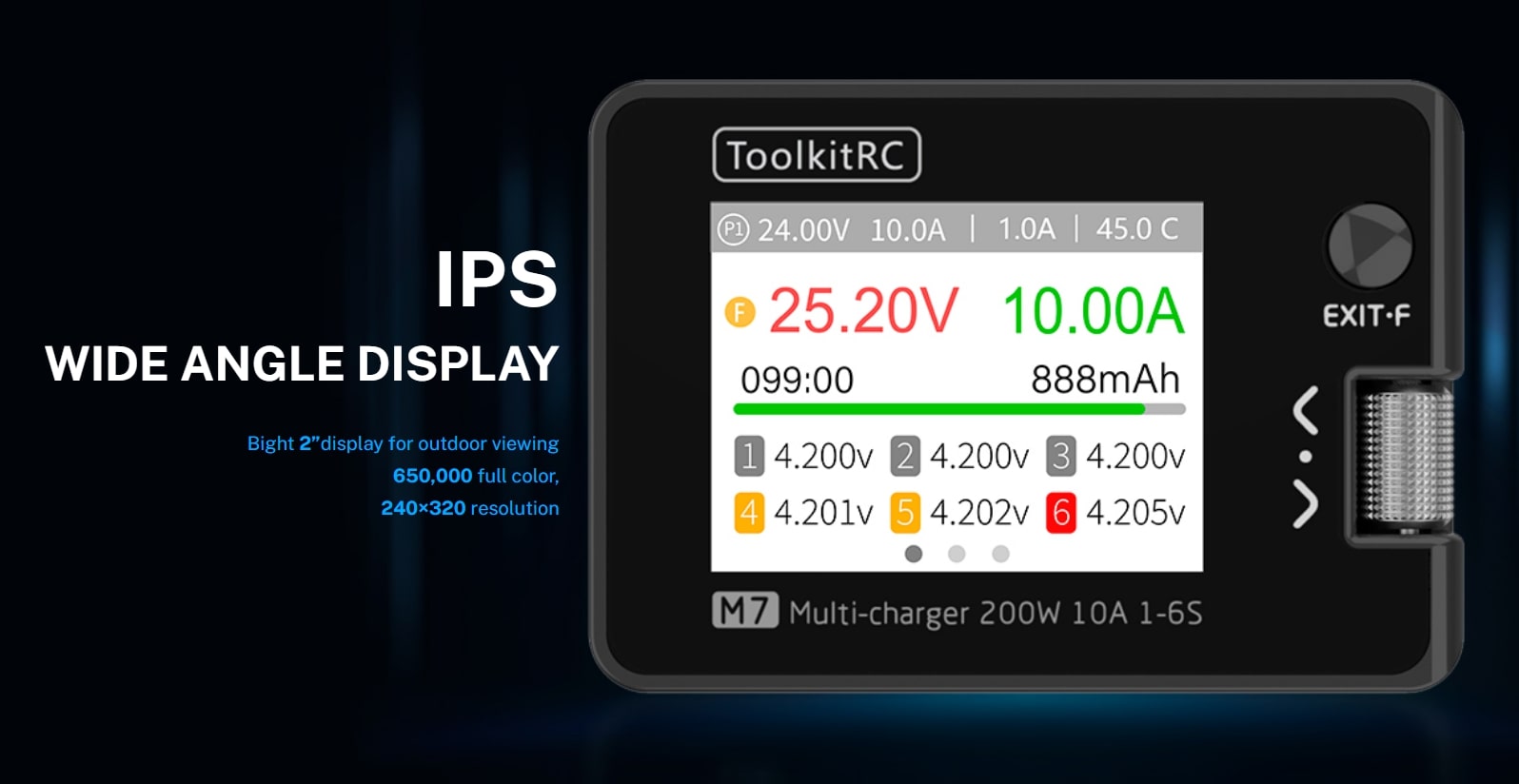

- Дисплей и интерфейс: Цветной 2.0-дюймовый IPS-экран обеспечивает отличную читаемость на солнце. Меню управляется удобным поворотно-нажимным роликом.
Интерфейсы подключения:

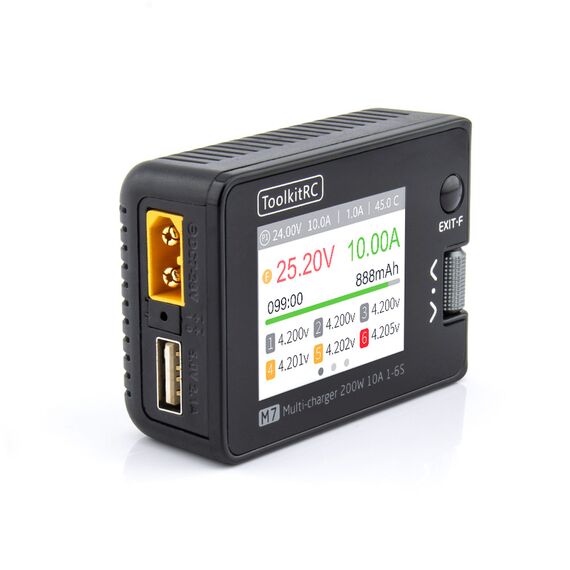

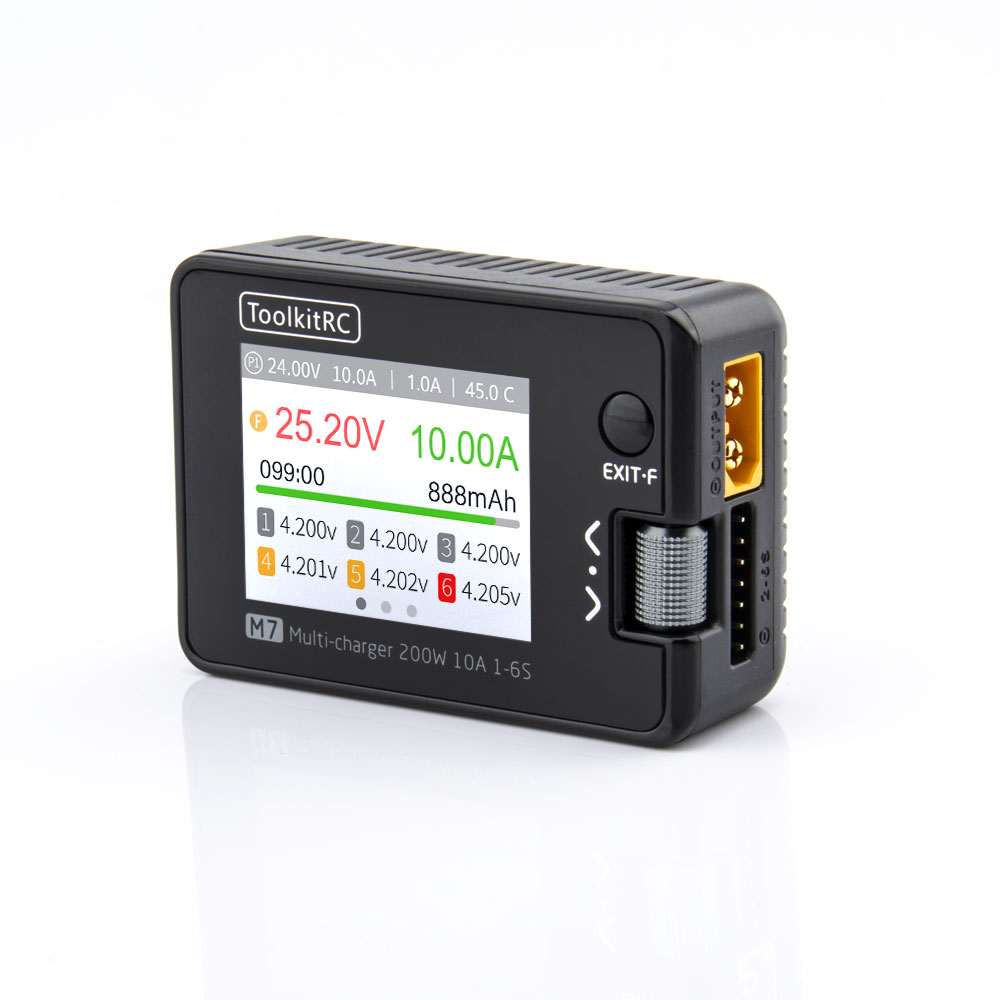

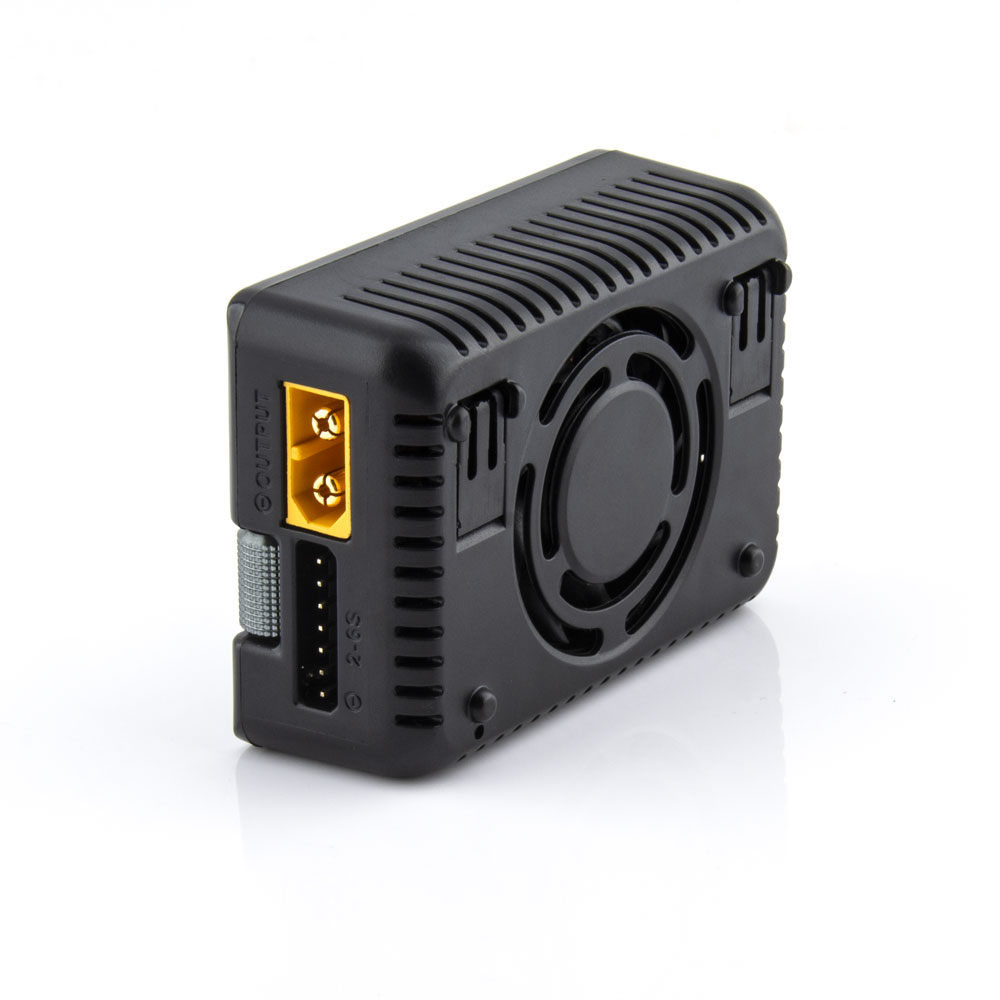

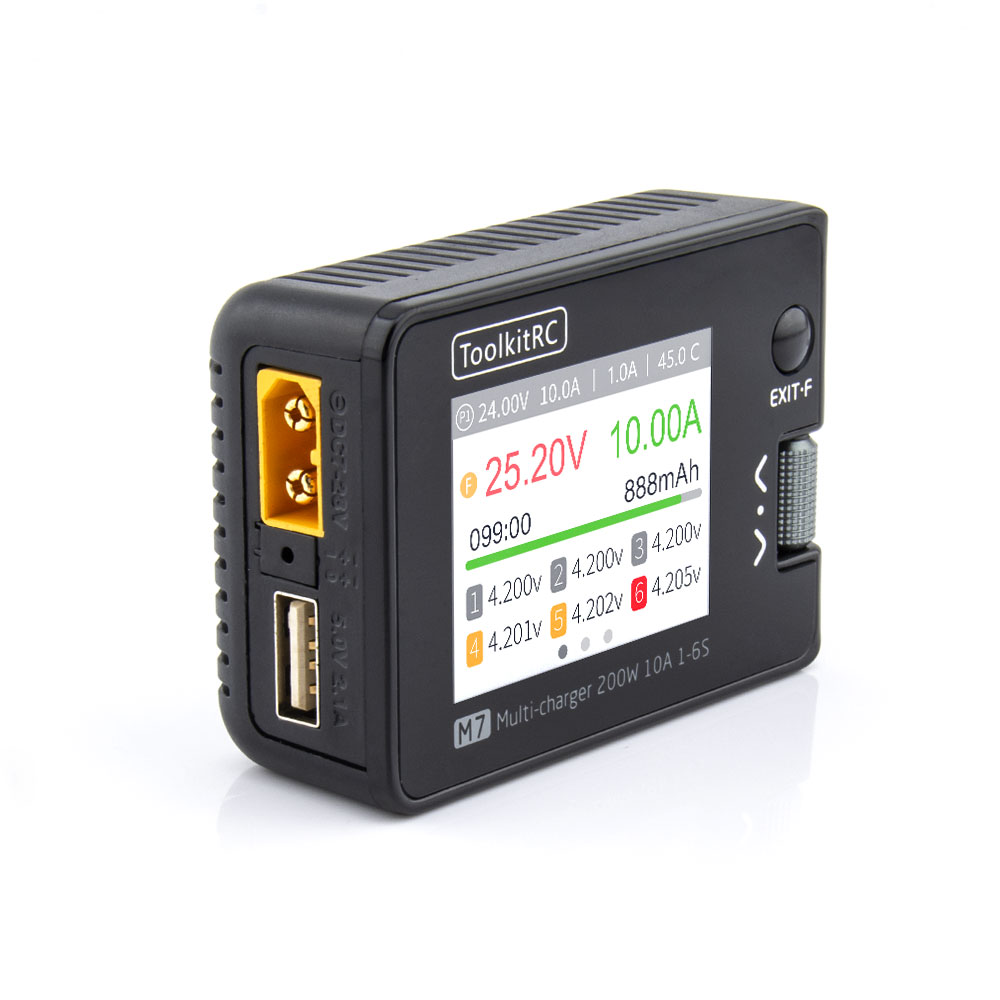

Вход питания — разъем XT60. Выходной силовой разъем — XT60. Балансировочный порт — 6S JST-XH (ток баланса 400 мА на ячейку). Дополнительно имеется порт USB-A (10 Вт) для зарядки гаджетов.
Правила техники безопасности:
- Обязательно подключайте балансировочный разъем аккумулятора. Заряд литиевых батарей (2S-6S) силовым током без балансировочного провода опасен.
- Не превышайте входное напряжение постоянного тока более 28В на входе устройства.
- Заряжайте батареи только на негорючих поверхностях и всегда используйте огнеупорный мешок (LiPo Safe Bag).
CHARGE
Input voltage 7.0-28.0V @MAX 12A
Battery type Lipo LiHV LiFe Lion@1-6S NiMh @1-16S Pb @1-10S
Balance current 400mA @2-6S
Charging power 200W @MAX 10A
Discharging power 200W @MAX 10A Recycle mode 10W@3A Normal mode
USB 2.1A @5.0V or Upgrade
MEASURER
PWM 880-2200us @ 20-400Hz
PPM 880-2200us * 8CH @ 20-50Hz
SBUS 880-2200us * 16CH @ 20-100Hz
Voltage 1.0-5.0V @ 1-6S
Internal resistance 1-99mR @1-6S
ESC 200W@10A PWM Output
OUTPUT
PWM >500-2500us @ 20-1000Hz
PPM 880-2200us * 8CH @ 20-50Hz
SBUS 880-2200us * 16CH @ 20-100Hz
Power supply 1.0-28.0V @1.0-10A mode:CC+CV
Overcurrent response <5ms
GENERAL
Product size 73*51*27 mm
Product weight 90g
Packing size 84*79*39 mm
Packaging weight 150g
LCD IPS 2.0″ LCD 320*240 Pixel

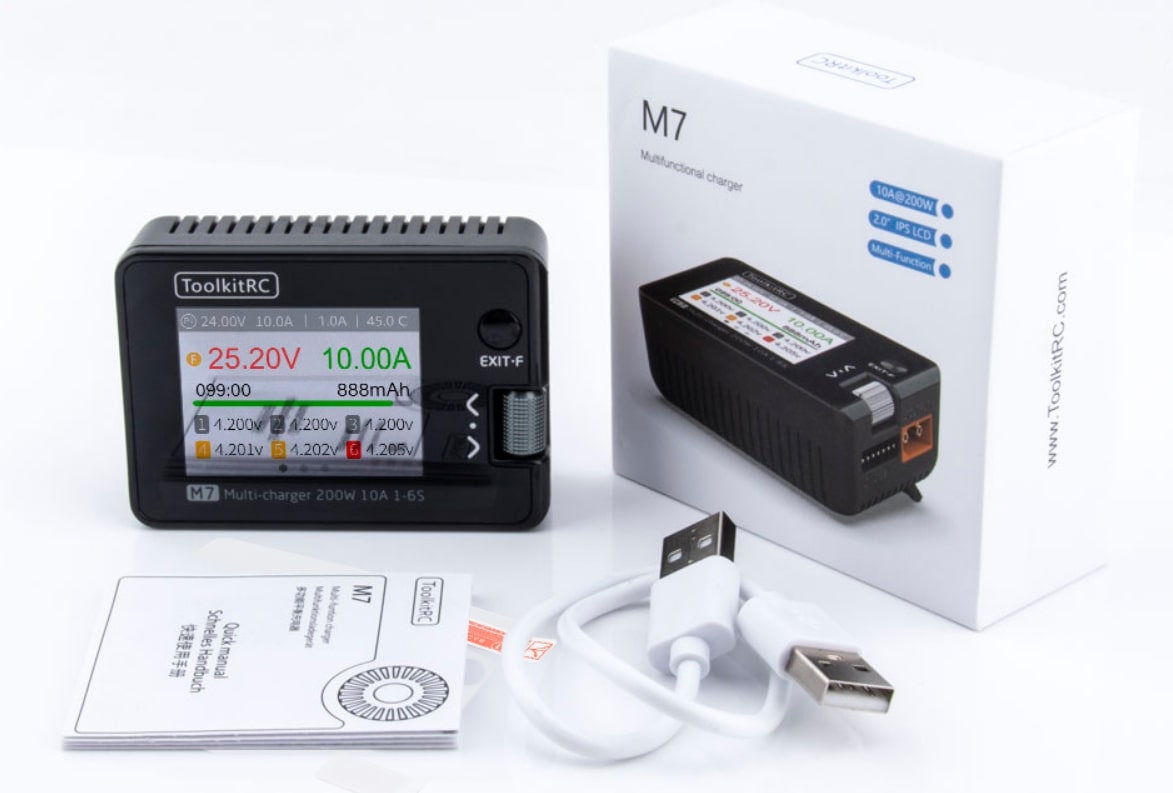

1 * M7 Charger
1 * USB Cable
1 * Quick Manual
1 * Screen Protector
