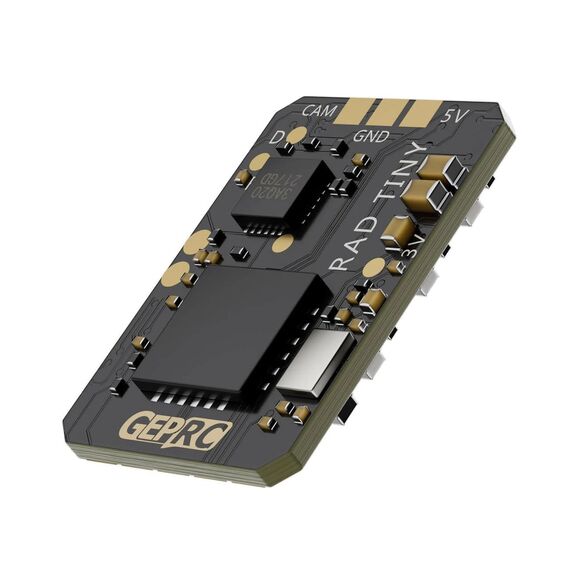

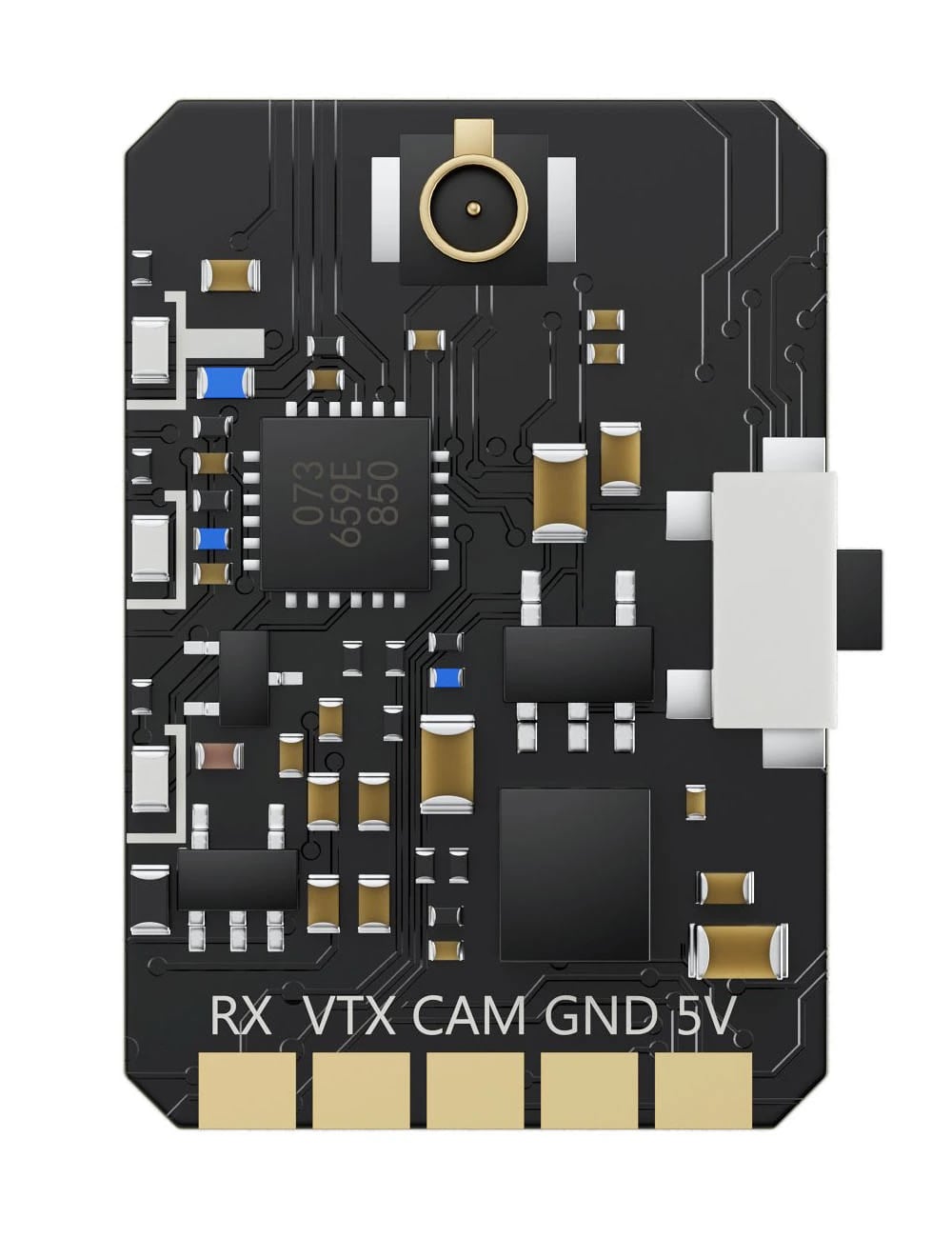

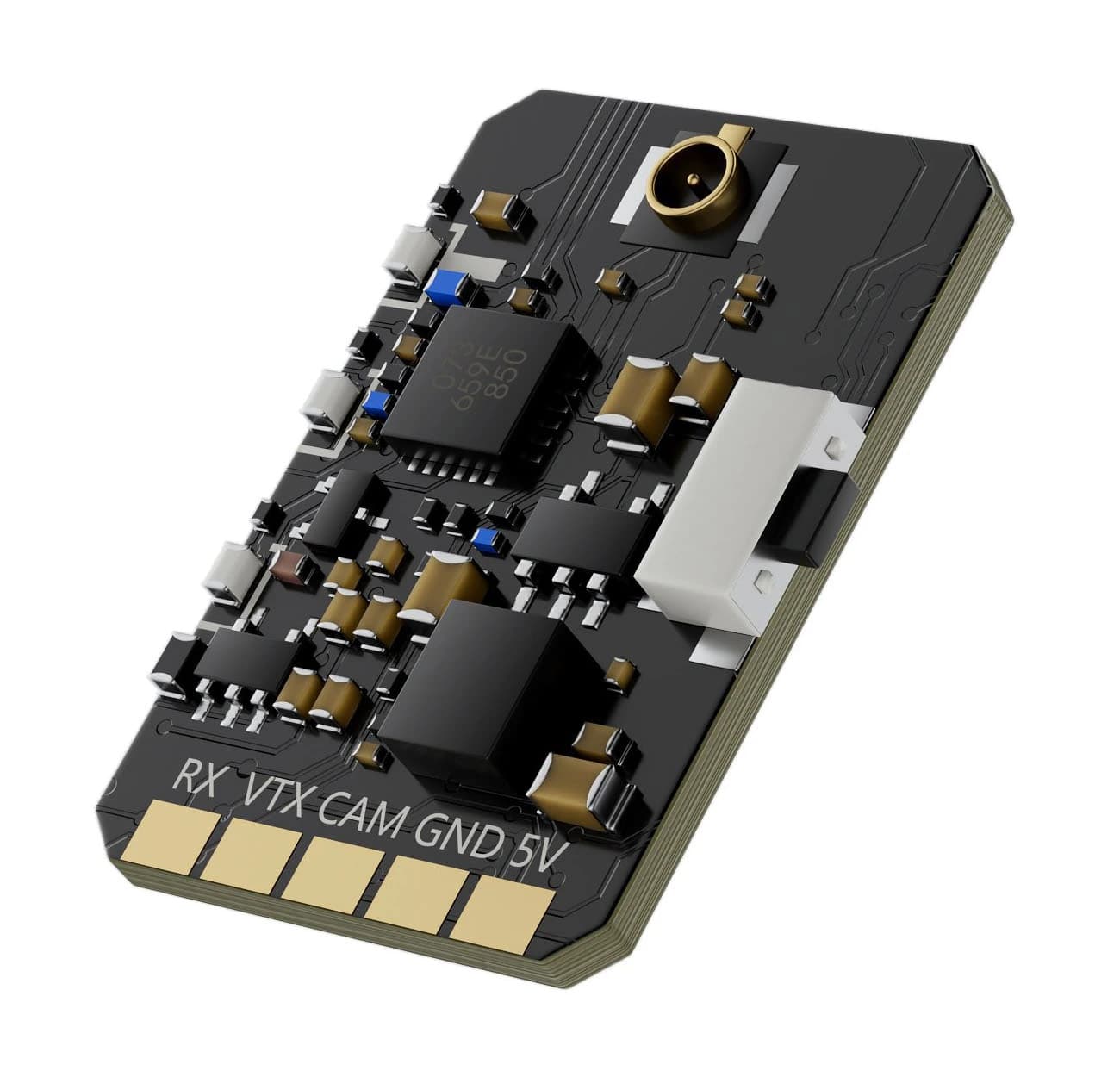

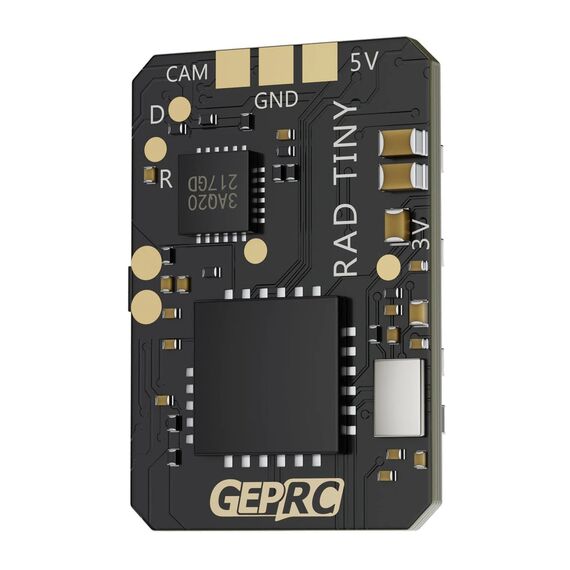

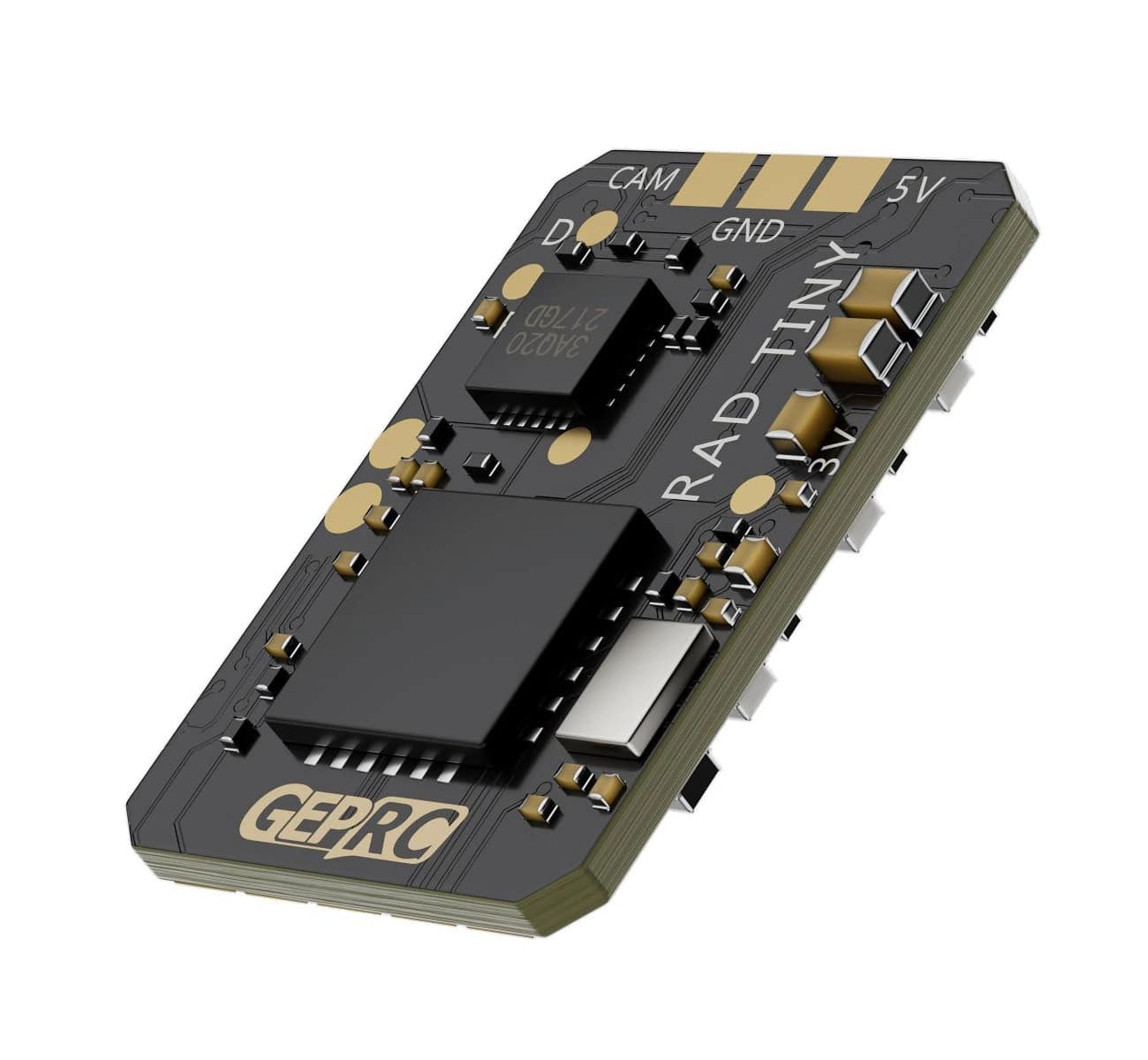

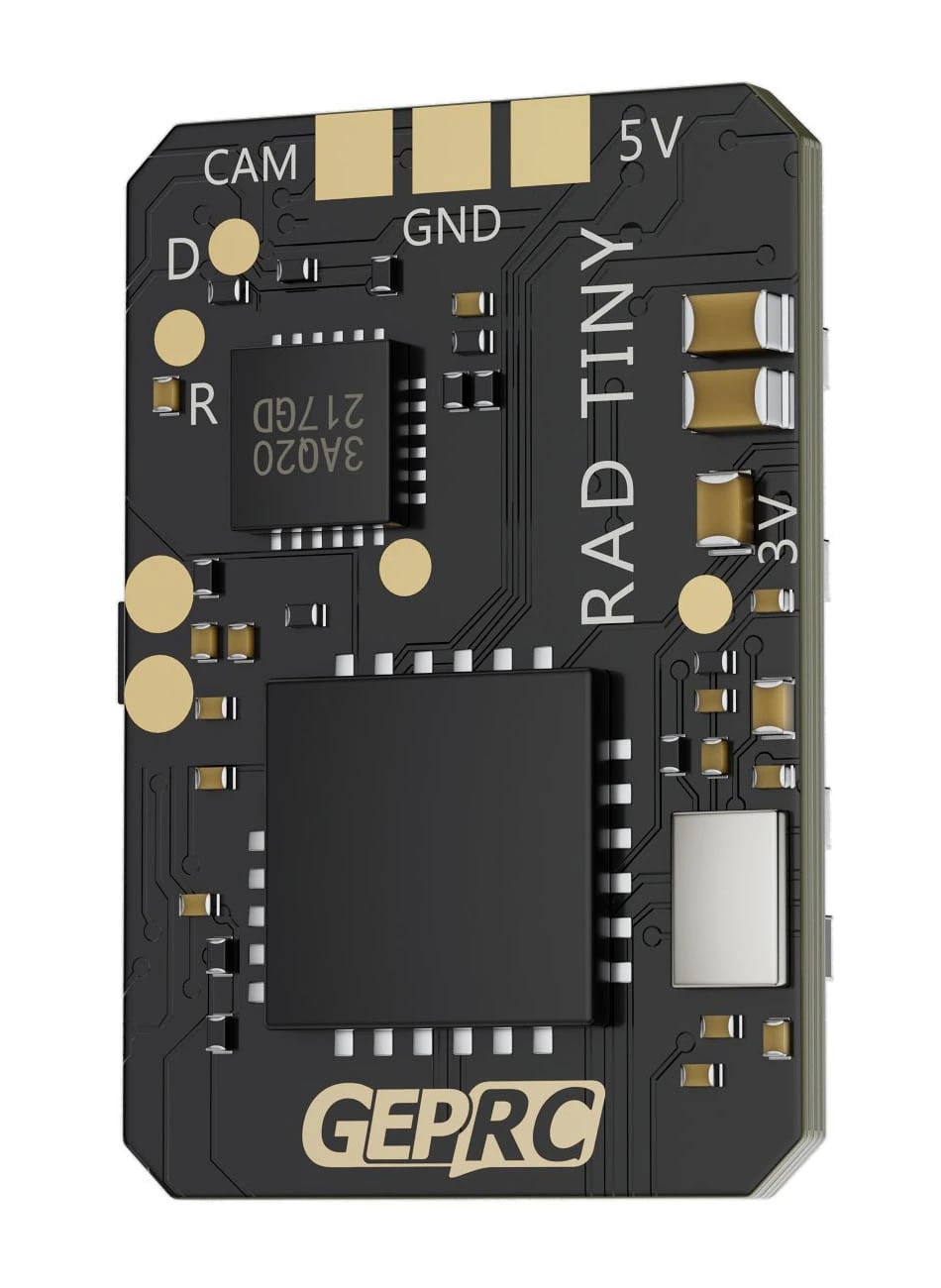

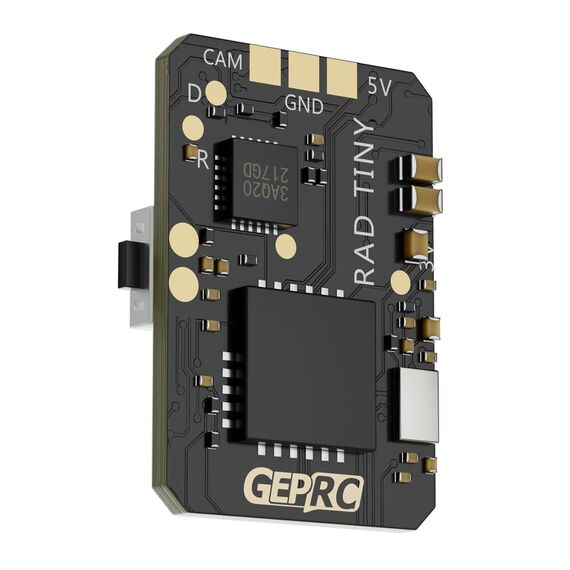

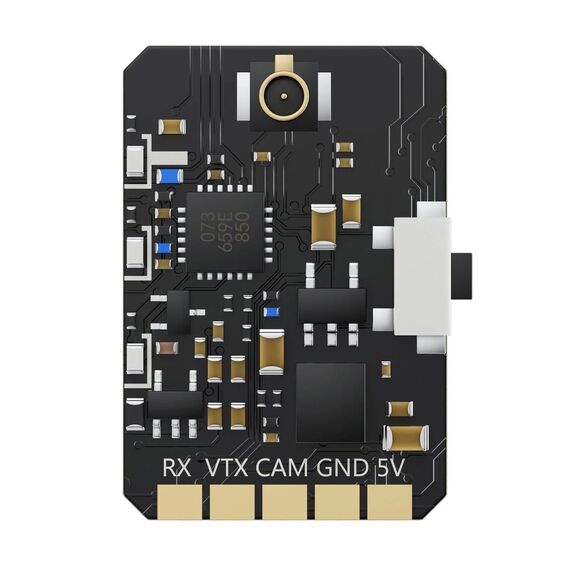

Видеопередатчик GEPRC RAD Tiny 5.8G 400mV
EPRC RAD Tiny 5.8G 400mW VTX

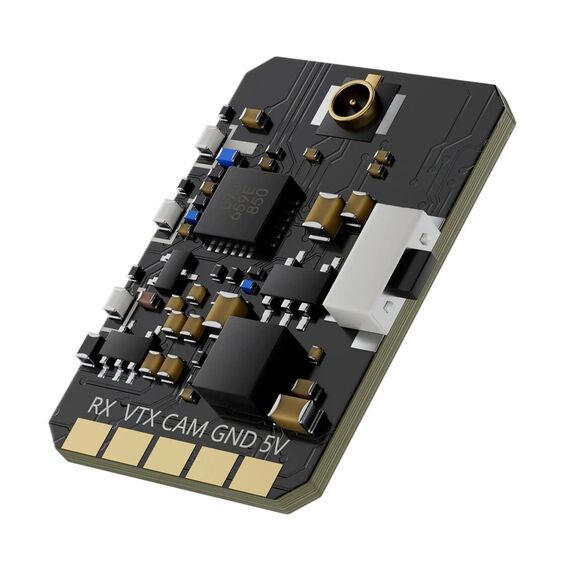

GEPRC RAD Tiny — компактный видеопередатчик для аналоговых FPV-систем на 5.8 ГГц. Плата весит всего 1,1 г без антенны и занимает минимум места, поэтому хорошо подходит для небольших рам, whoop-дронов и других сборок с плотным размещением электроники. Мощность регулируется в трех ступенях — 25, 200 и 400 мВт, что позволяет выбрать подходящий режим для полетов на короткой или средней дистанции.
Видеопередатчик поддерживает протокол IRC Tramp, поэтому частоту, канал и мощность можно менять через OSD полетного контроллера. Для ручной настройки на плате предусмотрена отдельная кнопка и три светодиодных индикатора. Встроенная температурная защита контролирует нагрев и при необходимости снижает мощность или отключает передачу, предотвращая повреждение компонентов.
Ключевые особенности
- Минимальные размеры и вес 1,1 г без антенны — видеопередатчик легко разместить в компактной раме с ограниченным внутренним пространством.
- Три уровня выходной мощности: 25 мВт, 200 мВт и 400 мВт. Нужный режим выбирается в зависимости от дистанции, условий полета и допустимого нагрева.
- Максимальная мощность 400 мВт обеспечивает устойчивую передачу аналогового видеосигнала при полетах на небольшой и средней дистанции.
- Поддержка IRC Tramp позволяет управлять параметрами VTX через экранное меню OSD: менять мощность, частотную группу и канал без доступа к кнопке на плате.
- Одна кнопка и три индикатора упрощают ручную настройку. Зеленый светодиод отвечает за выбор канала, синий — за частотную группу, красный — за уровень мощности.
- Шесть частотных групп: A, B, E, F, R и L. В каждой группе доступно восемь каналов.
- Температурная защита предотвращает повреждение видеопередатчика при недостаточном охлаждении. При чрезмерном нагреве устройство может автоматически уменьшить выходную мощность или временно отключить передачу.
- Питание от 5V DC позволяет подключить VTX непосредственно к соответствующему выходу полетного контроллера.
Настройка кнопкой
Удержание кнопки в течение двух секунд переключает устройство между настройкой канала, частотной группы и мощности. После выбора нужного раздела короткими нажатиями меняется соответствующий параметр.
В режиме выбора канала количество вспышек показывает номер от CH1 до CH8. При настройке частотной группы индикатор мигает от одного до шести раз в соответствии с диапазонами A, B, E, F, R и L. В меню мощности одна вспышка соответствует 25 мВт, две — 200 мВт, три — 400 мВт. Также предусмотрен режим PIT для настройки видеосистемы с минимальным уровнем излучения.
Важные рекомендации
- Перед подачей питания необходимо подключить антенну к RF-выходу. Работа без антенны может привести к перегреву и повреждению выходного каскада.
- Вокруг платы следует оставить свободное пространство для циркуляции воздуха. При установке в закрытом корпусе или рядом с нагревающимися компонентами может сработать температурная защита.
- Перед подключением необходимо проверить напряжение питания и полярность проводов. Видеопередатчик рассчитан на входное напряжение 5V.
Небольшие размеры и масса всего 1,1 г делают GEPRC RAD Tiny удобным решением для миниатюрных FPV-дронов, где свободного места почти нет. Видеопередатчик поддерживает настройку мощности до 400 мВт, управление параметрами через IRC Tramp и ручное переключение кнопкой. Благодаря этому его можно быстро адаптировать под полеты рядом с пилотом, тренировки на площадке или маршруты средней дальности.

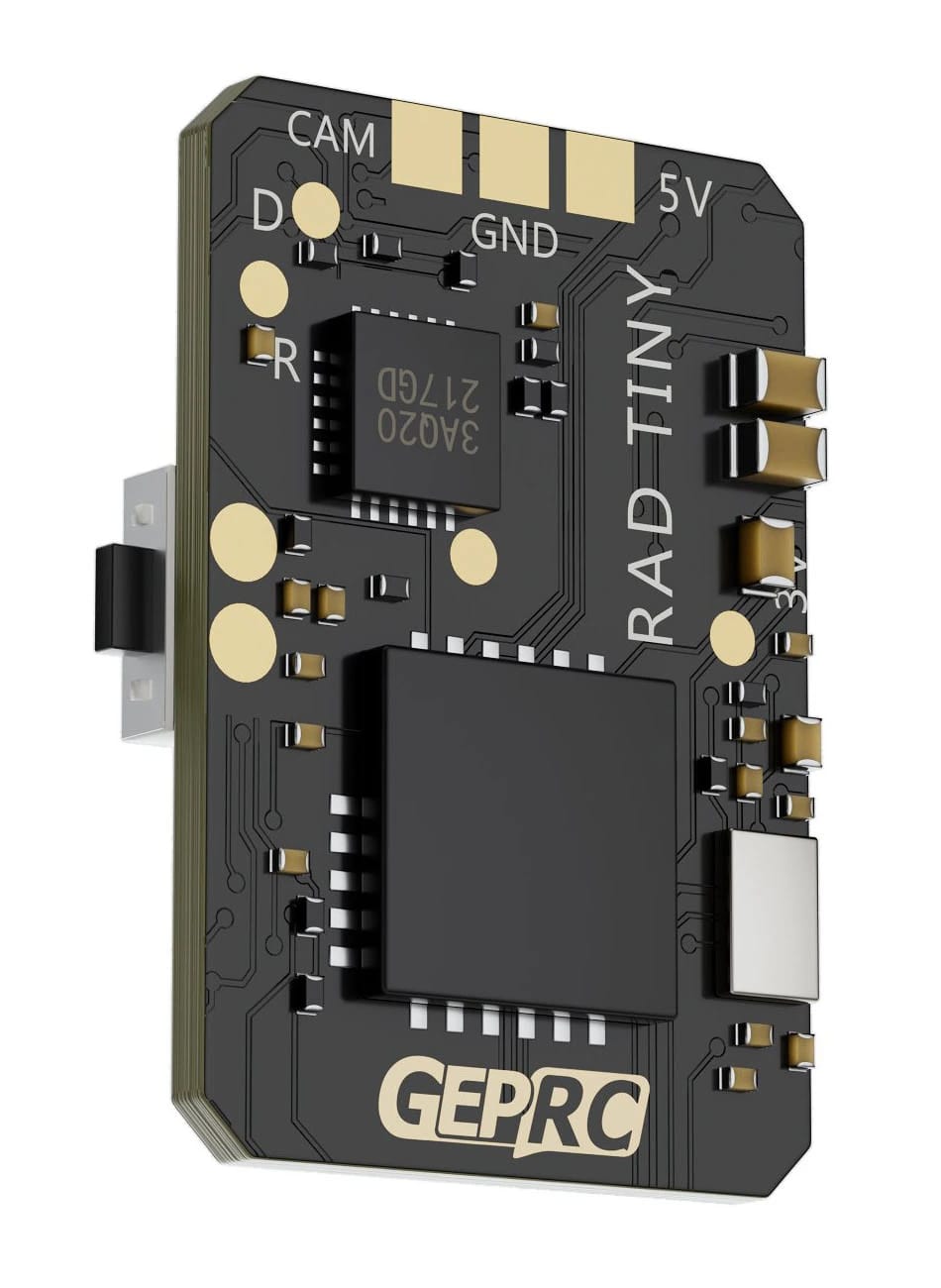

- Model: GEPRC RAD Tiny 5.8G 400mW VTX
- Input Voltage: DC 5V
- Output Voltage: 5V(Power supply 5V to camera)
- Input Impedance: 75Ω
- Control protocol: IRC Tramp
- Antenna: UFL
- Output power: 25mW/200mW/400mW/PIT MODE
- Channels: 48CH
- Video Format: PAL/NTSC

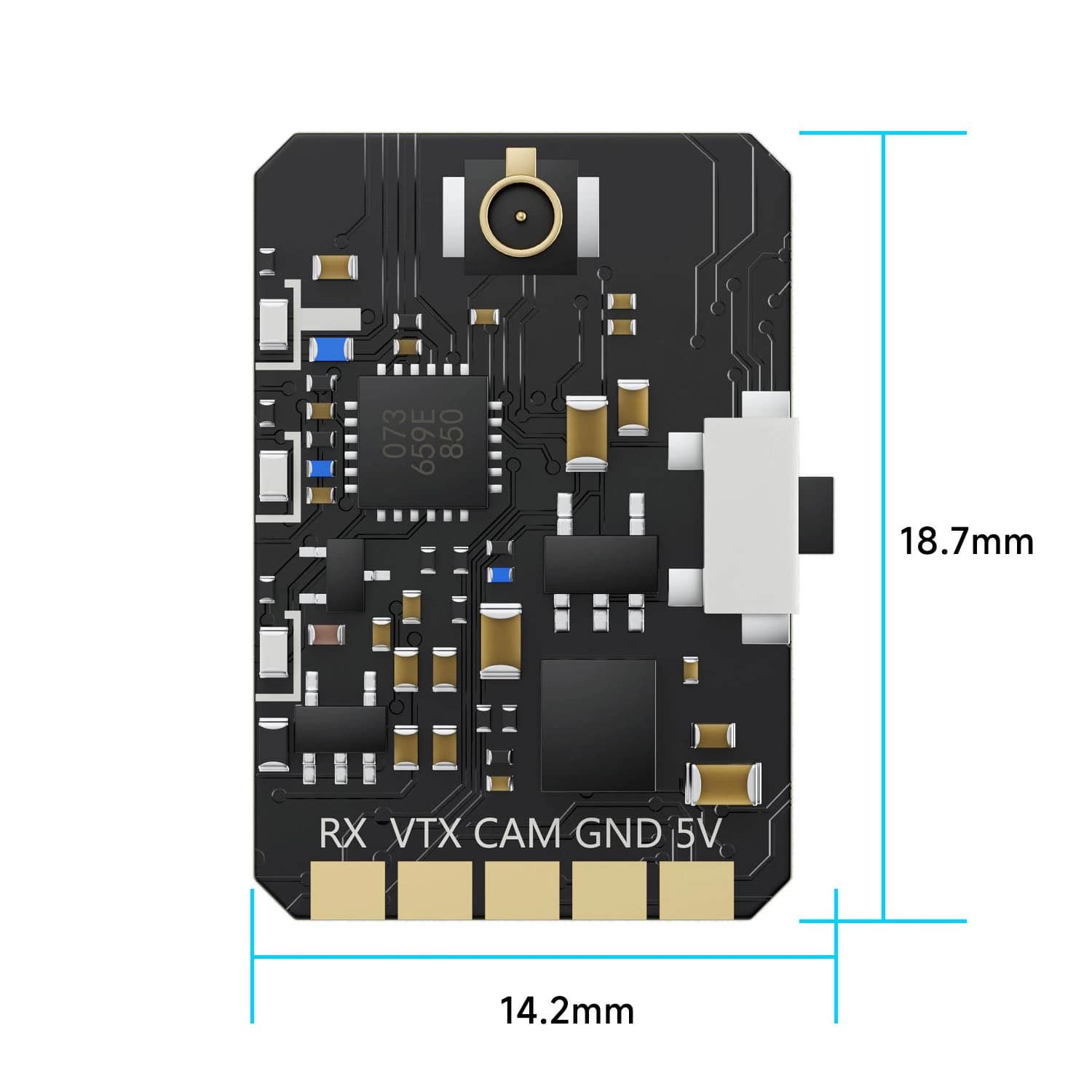

- Dimension: 14mmx18.5mm

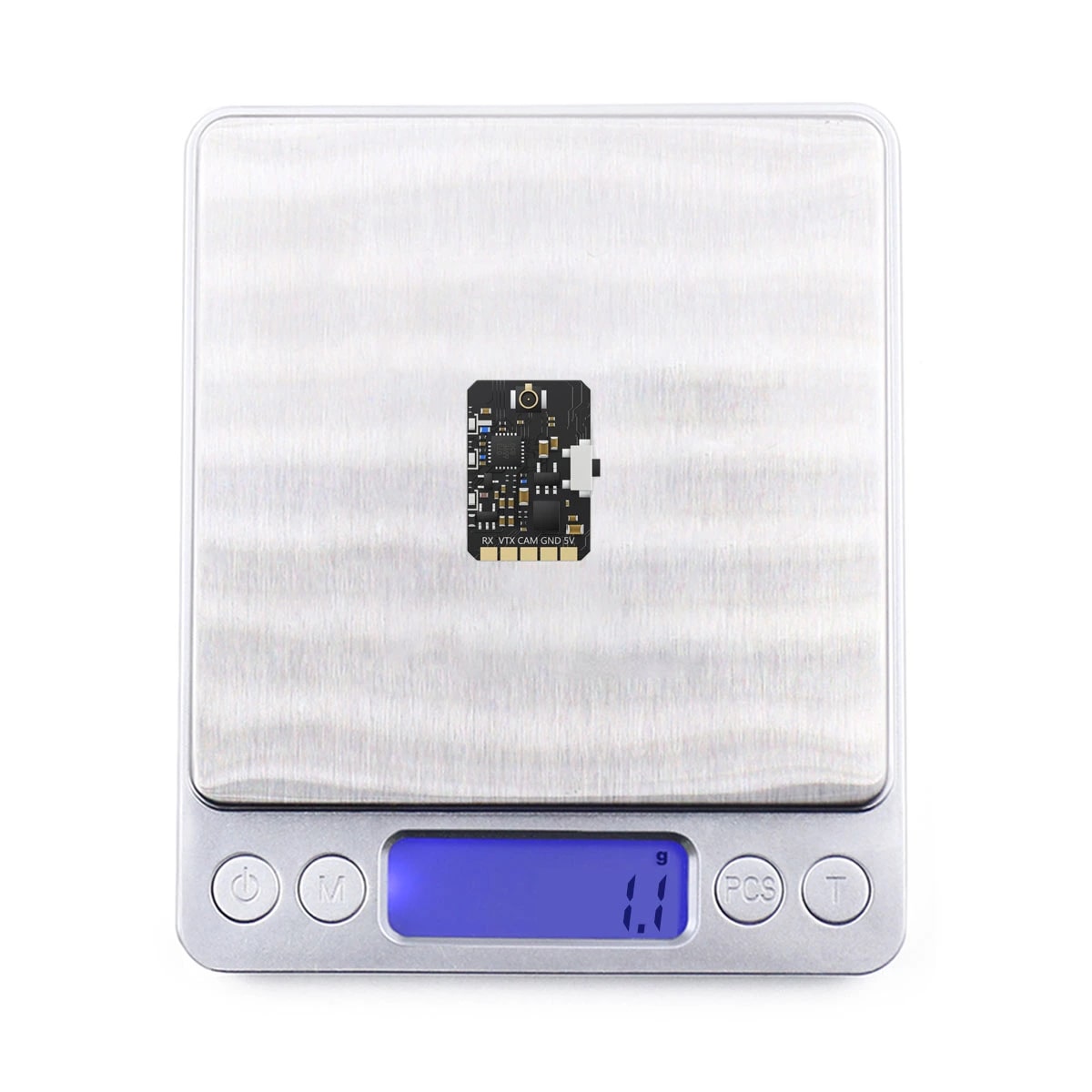

- Weight: 1.1g（antenna not included)
- 1 x GEPRC RAD Tiny 5.8G 400mW VTX
- 1 x black 1.13 copper tube antenna
- 1 x SH1.0-5P plug silicone cable
- 1 x SH1.0-3P plug silicone cable
- 1 x GEPRC RAD Tiny 5.8G 400mW VTX Manual
