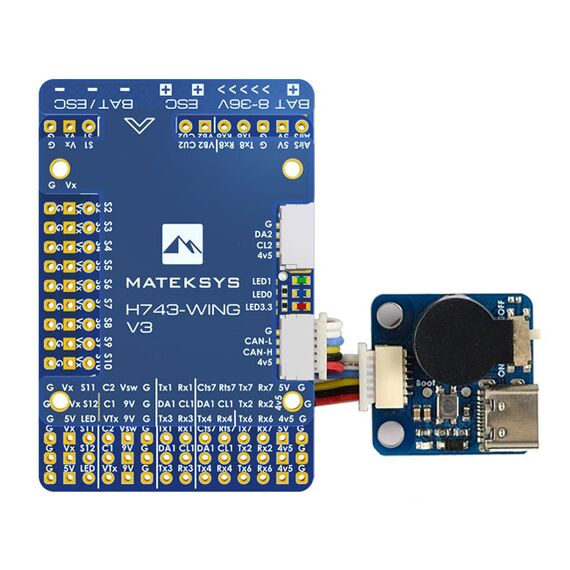

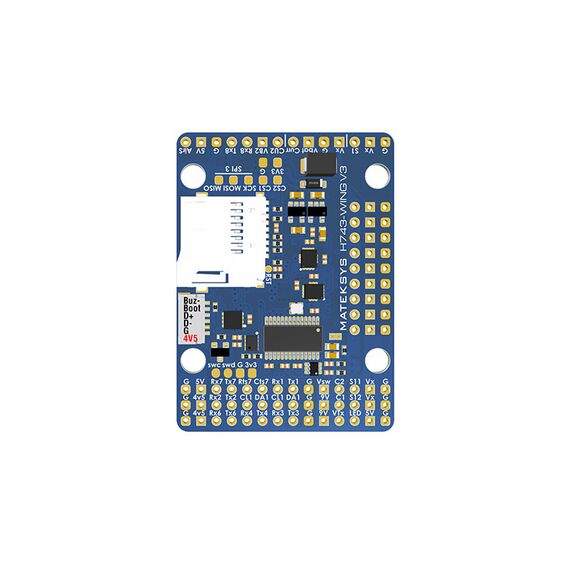

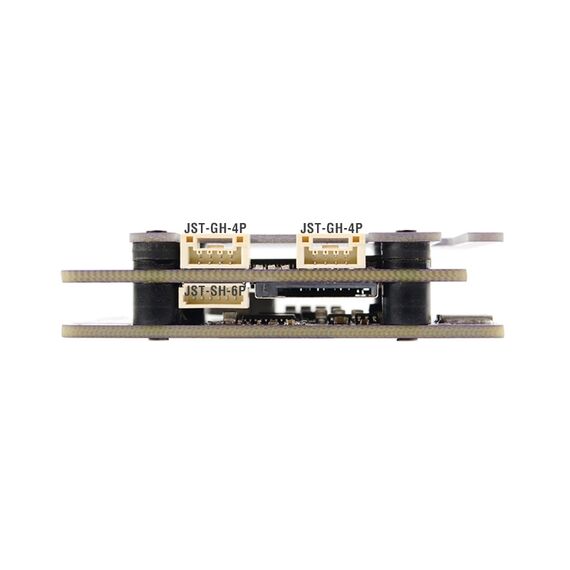

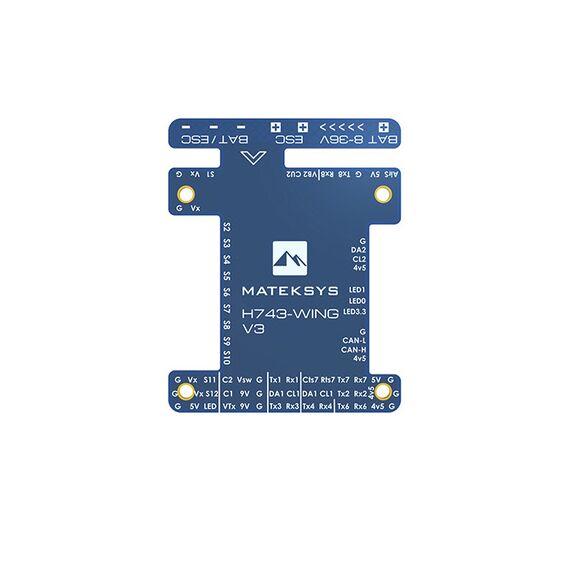

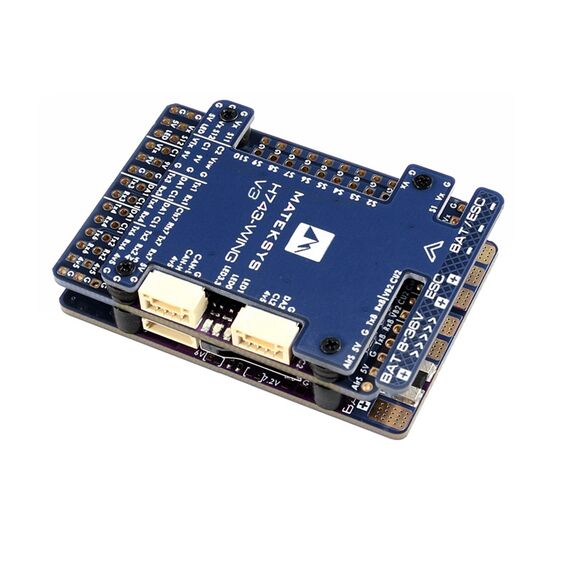

Полетный контроллер MATEKSYS H743-WING V3

12 734
107859
ожидается

Характеристики

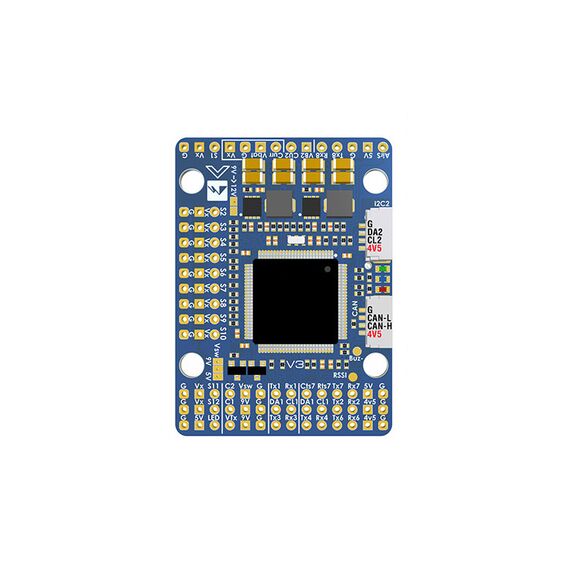

  • Микроконтроллер: STM32H743VIT6 (480 МГц)
  • Гироскоп: ICM42688-P и ICM42605
  • OSD: AT7456E (SPI2)
  • Барометр: Infineon DPS310 (I2C2)
  • Чёрный ящик: слот для карты MicroSD (SDIO)
  • UART порты: 7 шт. (со встроенной инверсией)
  • PWM выходы: 13 (включая светодиодную панель)
  • I2C: 2
  • CAN: 1
  • АЦП: 6 (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
  • SPI3 breakout: 1
  • Переключатель входов для двух камер

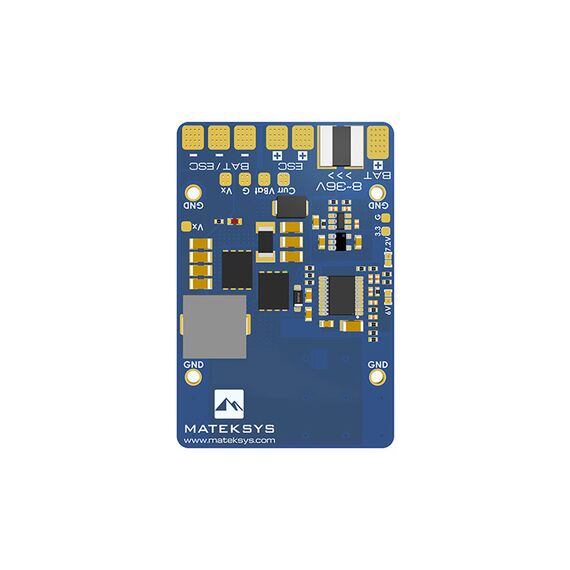

  • Высокоточное измерение тока (90 А в непрерывном режиме, 220 А в пиковом режиме)
  • Датчик напряжения батареи: 1K:10K (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
  • Делитель напряжения АЦП VB2: 1K:20K
  • Делитель напряжения АЦП AirSpeed: 20K:20K
  • Статическая мощность 160 мА при 5 В
  • BEC 3,3 В: 200 мА
  • BEC 5 В: 2 А (3 А пик)
  • BEC 9/12 В: 2 А (3 А пик)
  • BEC Vx: 8 А (регулируемое напряжение 5 В, 6 В, 7,2 В)
  • Вход: 8 - 36 В (3-8S LiPo)
  • Поддерживаемые прошивки:
    • ArduPilot, таргет MATEKH743
    • INAV, таргет MATEKH743
  • Монтажные отверстия: 30,5 × 30,5 мм, Ø4 мм (с втулками Ø3 мм)
  • Размеры: 54 × 36 × 13 мм
  • Вес: 30 г (с кабелем)
