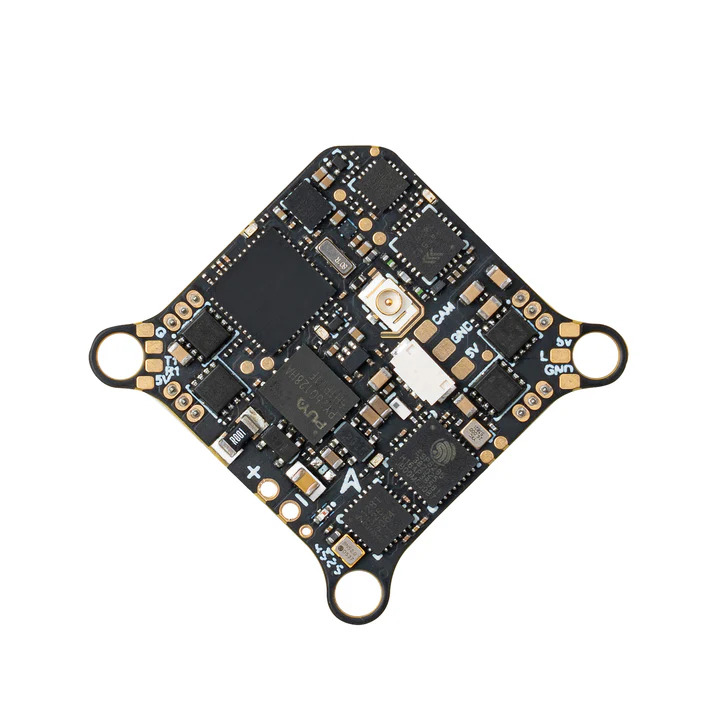

Matrix 1S Brushless Flight Controller (5IN1 II) Solder-free

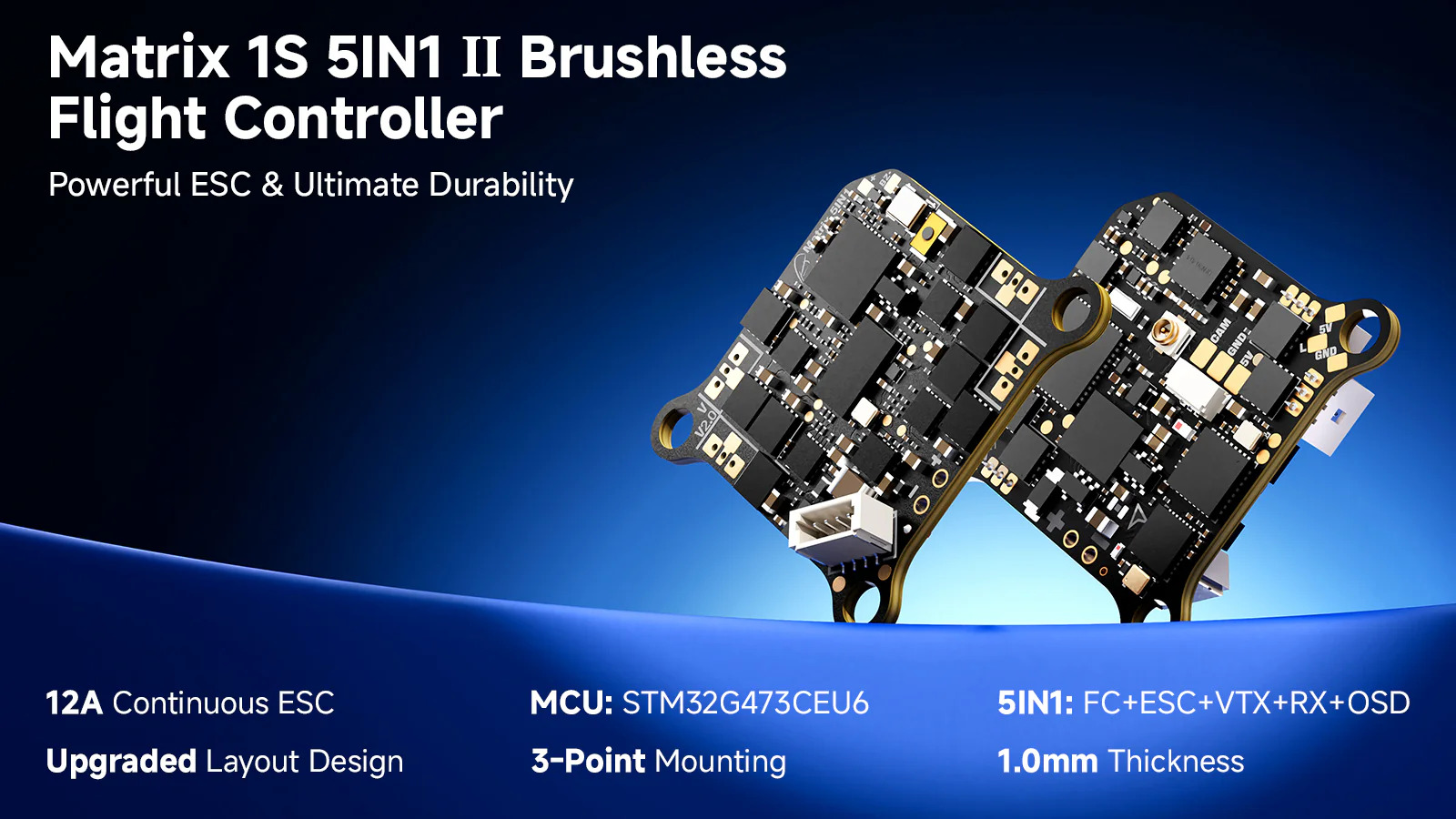

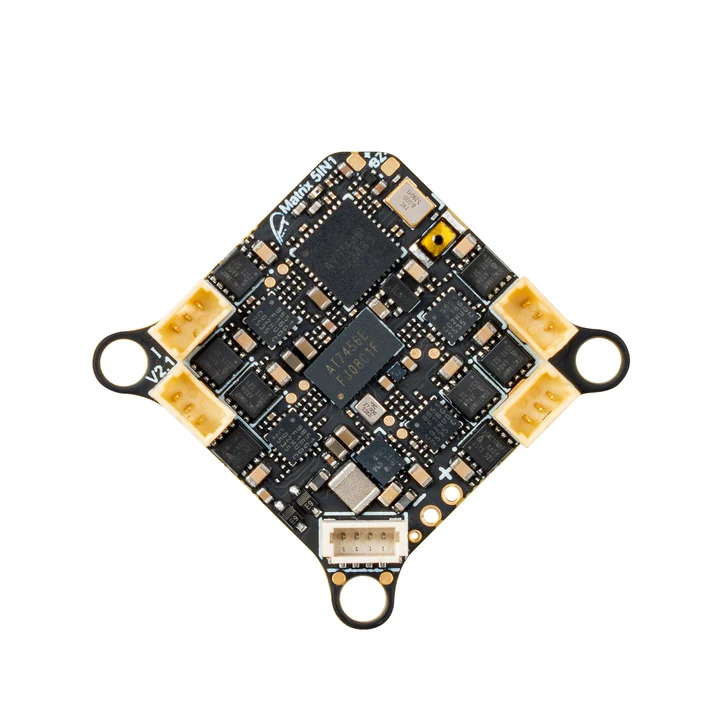

BETAFPV Matrix 1S 5IN1 II Solder-free — 5в1-плата для мощных 1S дронов, где в одном компактном модуле собраны полетный контроллер, ESC, приемник ELRS 2.4GHz и аналоговый VTX 5.8GHz до 400mW. Это решение для микросборок, в которых важно сэкономить место, уменьшить количество проводов и не ставить отдельные модули для управления, приема и видео.
Версия Solder-free сделана для быстрой установки: моторные разъемы и кабель питания уже припаяны. Плату проще поставить в whoop-дрон без работы с мелкими силовыми контактами, что особенно удобно при ремонте, замене штатной электроники или сборке компактного 1S-дрона. При этом контроллер остается достаточно мощным для активного пилотажа: ESC рассчитан на 12A постоянного тока и до 18A в пике.

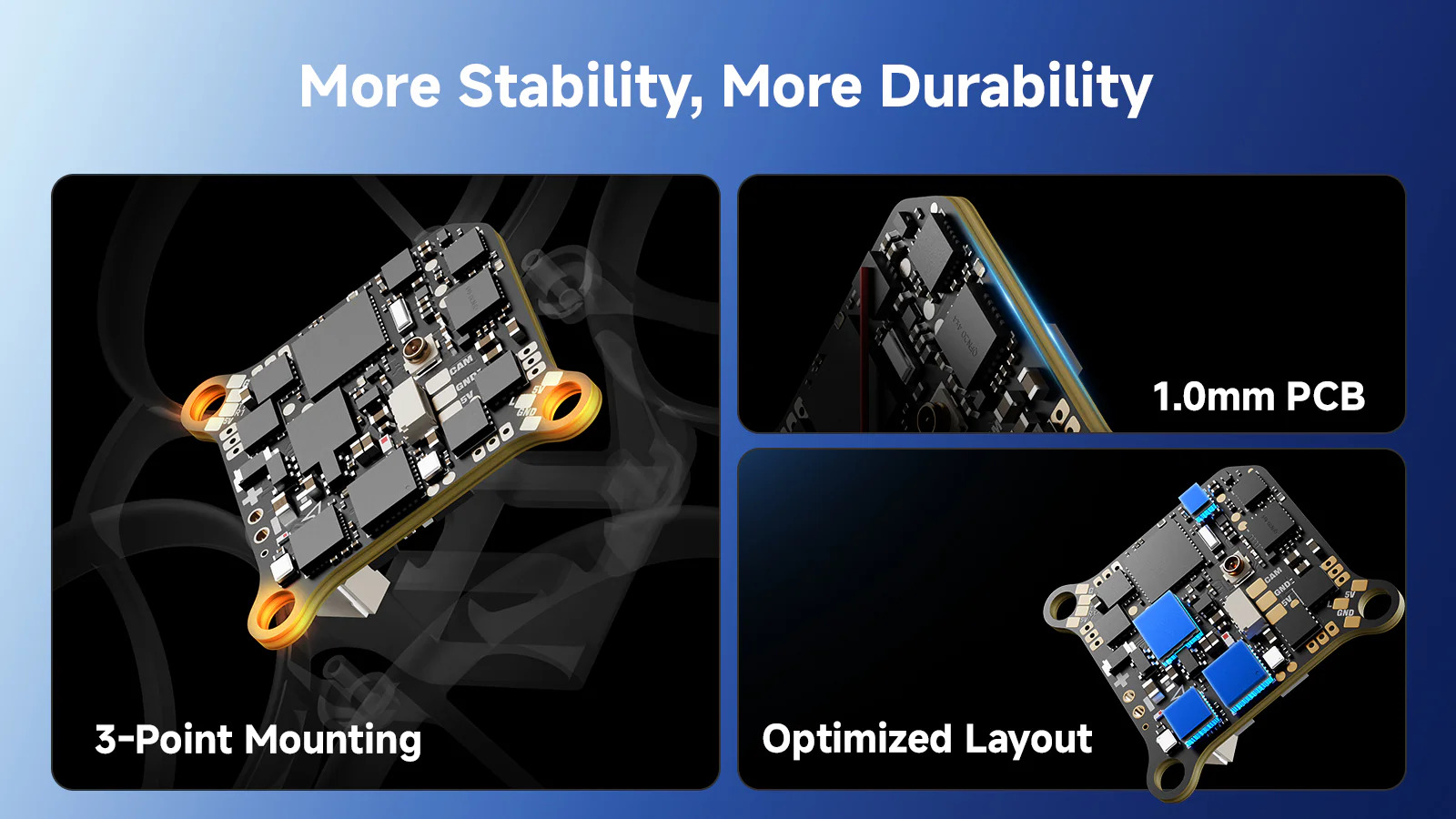

Matrix 1S 5IN1 II получил усиленную конструкцию для жесткой эксплуатации. Трехточечное крепление, плата толщиной 1.0 мм и продуманное расположение компонентов помогают снизить риск повреждений при падениях и столкновениях. Это важно для маленьких дронов, которые часто летают в помещении, на трассах и в ограниченном пространстве, где ошибки и касания неизбежны.

Ключевые особенности

• Плата 5-в-1 для 1S whoop-дронов — в одном модуле уже есть полетный контроллер, ESC, OSD, встроенный ELRS-приемник и аналоговый VTX. Такой формат упрощает сборку и помогает сделать внутреннюю компоновку дрона аккуратнее.

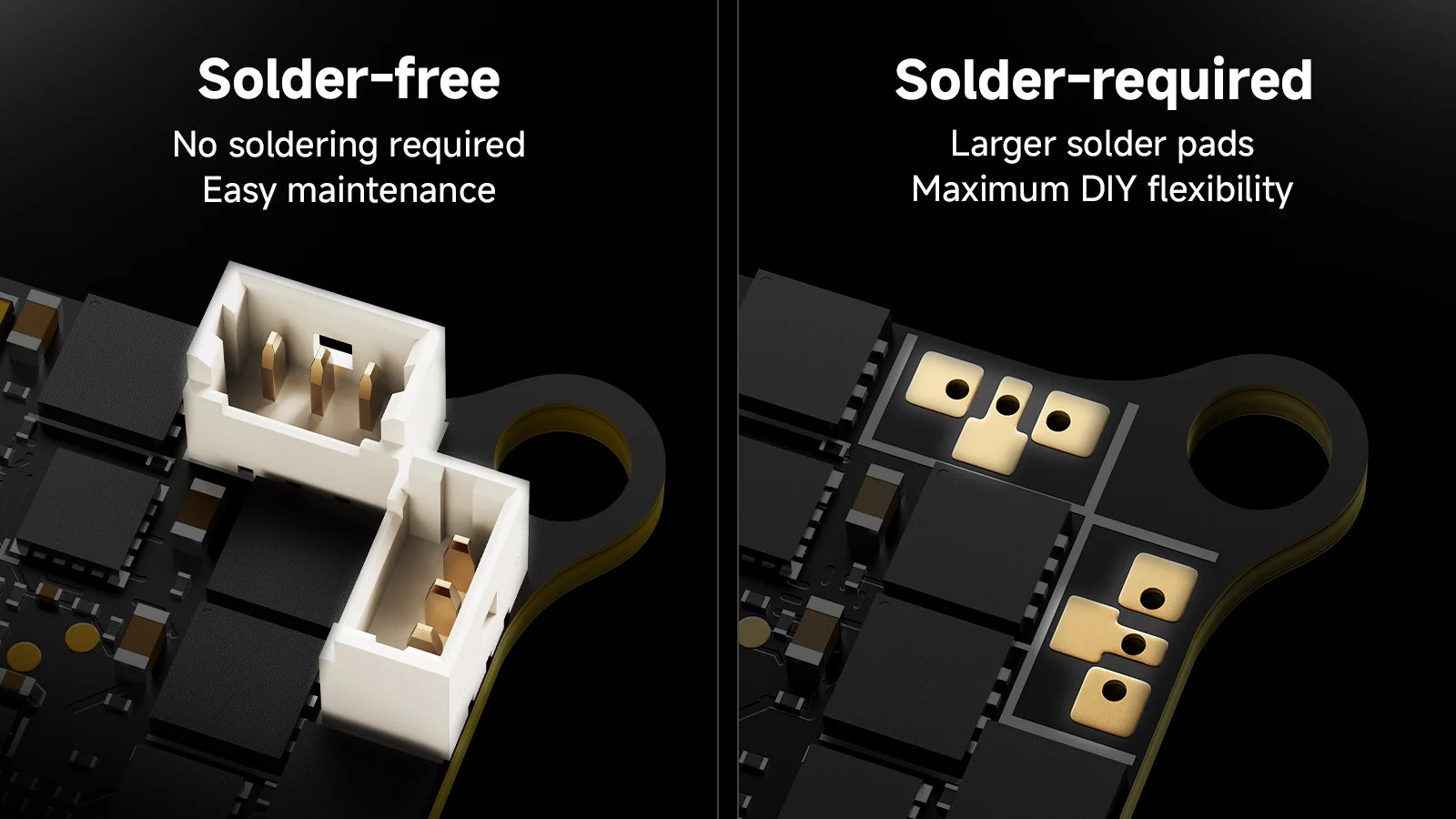

• Solder-free исполнение — моторные разъемы и силовой кабель установлены заранее. Это снижает объем пайки и делает плату удобной для быстрой замены, ремонта или сборки 1S FPV-дрона без сложного монтажа.
• ESC 12A continuous / 18A peak — обновленная силовая часть рассчитана на высокие нагрузки для 1S-сборок. Запас по току полезен при резких ускорениях, быстрых разворотах, фристайле и полетах на мощных whoop-моторах.

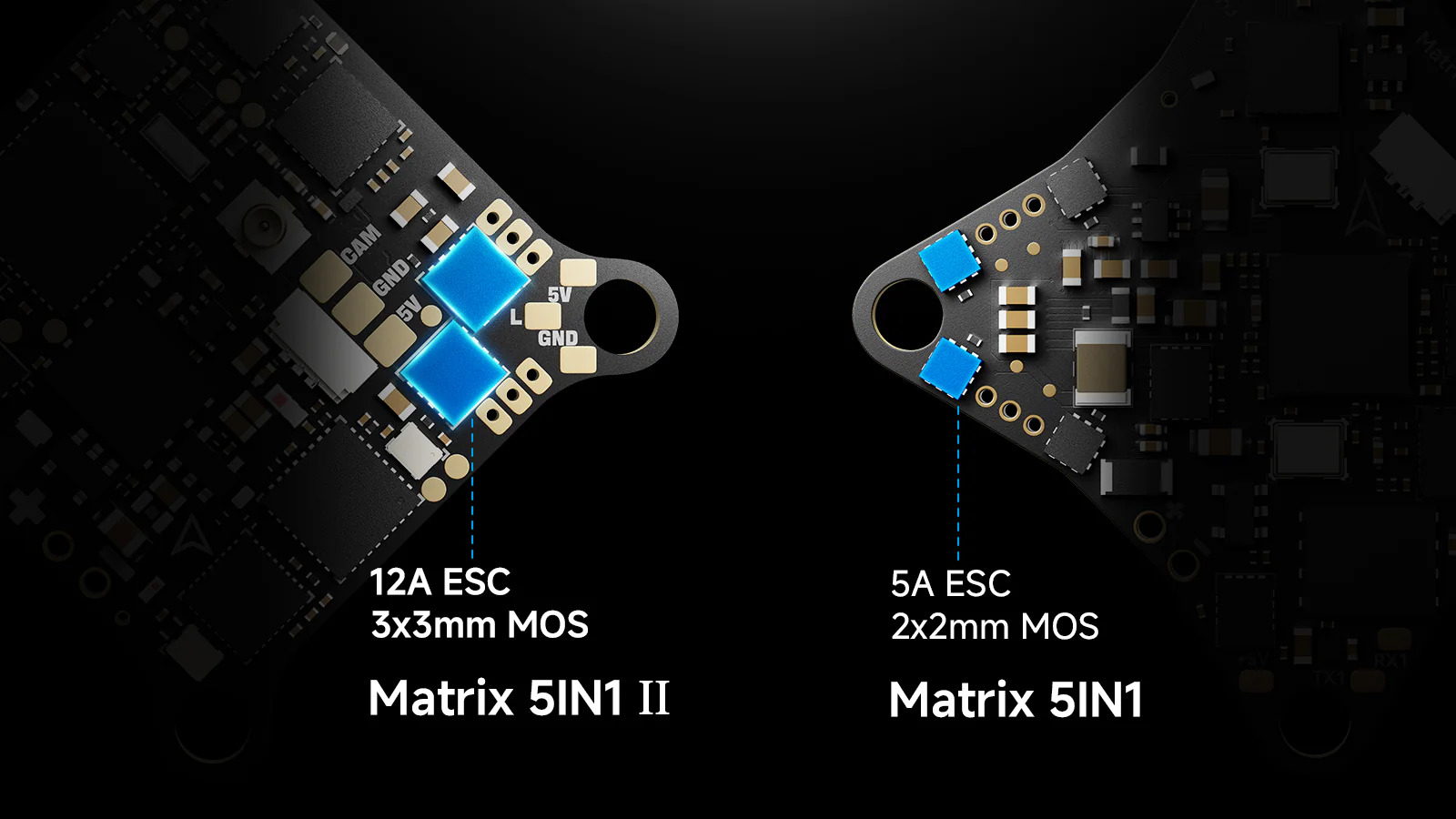

• 12 MOSFET на плате — силовая схема рассчитана на более уверенную передачу тока к моторам. Это помогает дрону стабильнее реагировать на газ и лучше выдерживать пиковые нагрузки.
• Позолоченные моторные разъемы — улучшают контакт и упрощают обслуживание. Моторы можно подключать без пайки, что удобно при регулярной замене компонентов в микросборке.
• Трехточечное крепление — помогает плате лучше переносить удары. Такая схема крепления оставляет больше пространства для амортизации при падениях и снижает нагрузку на основные компоненты.
• PCB толщиной 1.0 мм — более жесткая плата лучше подходит для whoop-дронов, которые часто переживают падения, столкновения со стенами, воротами трассы и жесткие посадки.
• Процессор G473 — производительная основа для четкого управления, быстрых реакций и стабильной работы в Betaflight. Он отлично  приспособлен для гонок, фристайла и тренировочных 1S-сборок.
• Встроенный ELRS 2.4GHz — приемник уже интегрирован в плату и работает через CRSF-протокол. Отдельный ELRS-модуль не нужен, поэтому внутри рамы остается больше свободного места.
• Аналоговый VTX 5.8GHz до 400mW — встроенный видеопередатчик позволяет собрать аналоговый FPV-дрон без отдельной VTX-платы. Мощность можно подбирать под условия полета: низкие значения для помещения, более высокие — для открытых площадок.
• OSD для аналогового FPV — полетная информация выводится на экран очков или монитора. В Betaflight можно настроить отображение напряжения, таймера, режима полета, предупреждений и других данных.
• Bluejay ESC — поддерживает DShot300, DShot600, RPM filtering, частоты PWM 24KHz / 48KHz / 96KHz и пользовательские стартовые мелодии.

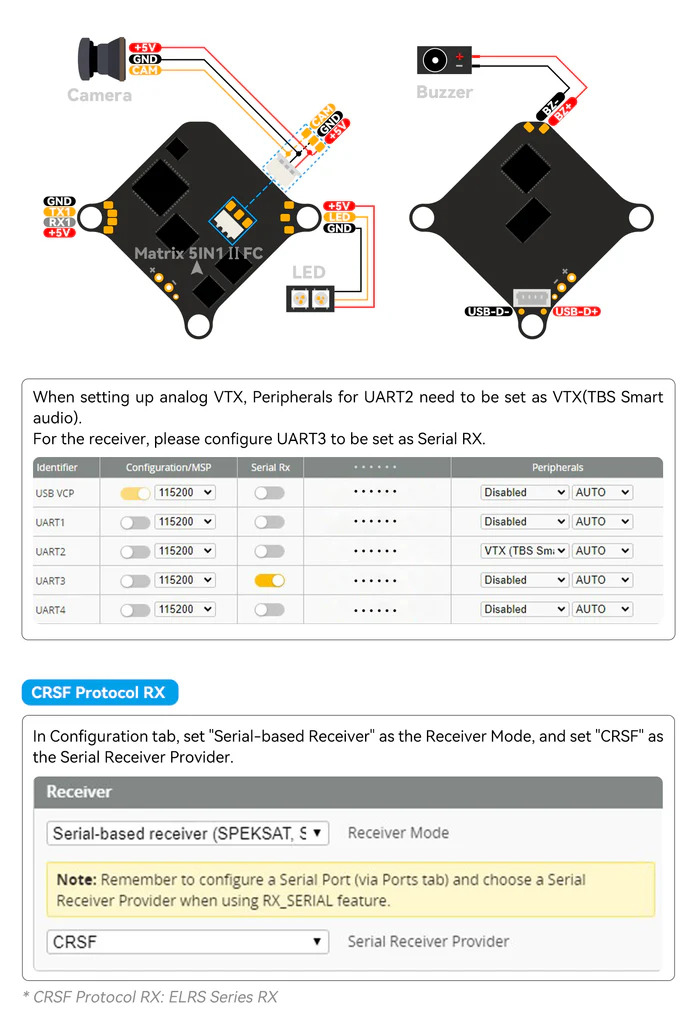

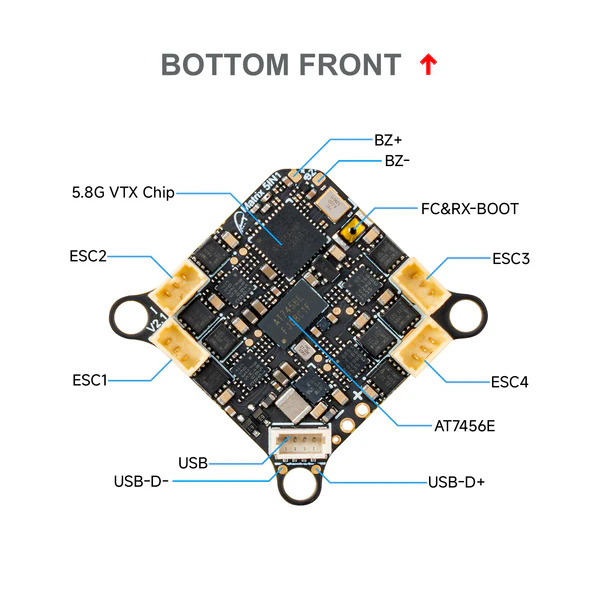

• Гибкое подключение периферии — по умолчанию UART2 используется для VTX, а UART3 — для встроенного приемника. Также предусмотрены последовательные порты для внешнего приемника, GPS, HD VTX или других устройств.

Важно перед установкой

• Перед подачей питания подключите антенну к видеопередатчику. Работа VTX без антенны может привести к перегреву и повреждению видеотракта. Если антенна временно не установлена, выставьте мощность передачи на 0.
• Для полетов в помещении не стоит использовать максимальную мощность VTX без необходимости. Обычно достаточно 25–100mW: так плата меньше нагревается, аккумулятор расходуется медленнее, а видеосигнала хватает для небольшого пространства.
• Плата может выпускаться с разными IMU-чипами, включая ICM42688, ICM42622, BMI270 и LSM6DSK320X. Перед прошивкой нужно проверить установленный IMU и использовать совместимую прошивку BETAFPV. Не прошивайте контроллер официальной прошивкой Betaflight, если она не поддерживает конкретный гироскоп.

Привязка ELRS-приемника

1. Встроенный ELRS 2.4GHz переводится в режим привязки через питание. Для этого нужно включить и отключить плату три раза подряд.
2. После третьего включения проверьте индикатор приемника. Быстрое двойное мигание означает, что RX находится в режиме bind.
3. Включите режим привязки на аппаратуре или ELRS RF-модуле.
4. Когда индикатор приемника начнет гореть постоянно, связь установлена.

Прошивку ELRS-приемника можно обновлять отдельно от полетного контроллера через Wi-Fi или через Betaflight Serial Passthrough в ExpressLRS Configurator.

BETAFPV Matrix 1S 5IN1 II Solder-free предназначен для сборки или ремонта производительного 1S whoop-дрона, где нужны встроенный ELRS, аналоговый VTX, ESC с запасом по току и минимум пайки. Это практичная AIO-плата для пилотов, которые хотят собрать легкий FPV-дрон с аккуратной проводкой, быстрым откликом и более прочной электроникой для регулярных тренировок.
