GEP-M10 Series GPS Module

GEP-M10 Series — серия GPS-модулей GEPRC для FPV-дронов, квадрокоптеров, самолетов, крыльев и других RC-моделей. В карточке представлены три версии: GEP-M10, GEP-M10I и GEP-M10-DI. Все они построены на чипе u-blox M10050 и помогают быстрее получать координаты, удерживать стабильное спутниковое подключение и использовать навигационные функции в Betaflight, iNav и других совместимых прошивках.

Модули работают с несколькими спутниковыми системами, включая GPS, BDS, Galileo, QZSS и SBAS. Это повышает шансы быстрее поймать спутники и получить более уверенное позиционирование на открытой местности. Поддерживается до 32 навигационных спутников, частота обновления составляет 10Hz, а горизонтальная точность позиционирования достигает 1.5 м при подходящих условиях.

Серия GEP-M10 предназначена для FPV-моделей, которым нужна стабильная навигация и корректное отображение данных в полете. Модуль передает координаты, скорость и другие GPS-параметры в полетный контроллер, что важно для возврата домой, поиска модели после посадки и контроля маршрута через OSD.

Чем отличаются версии

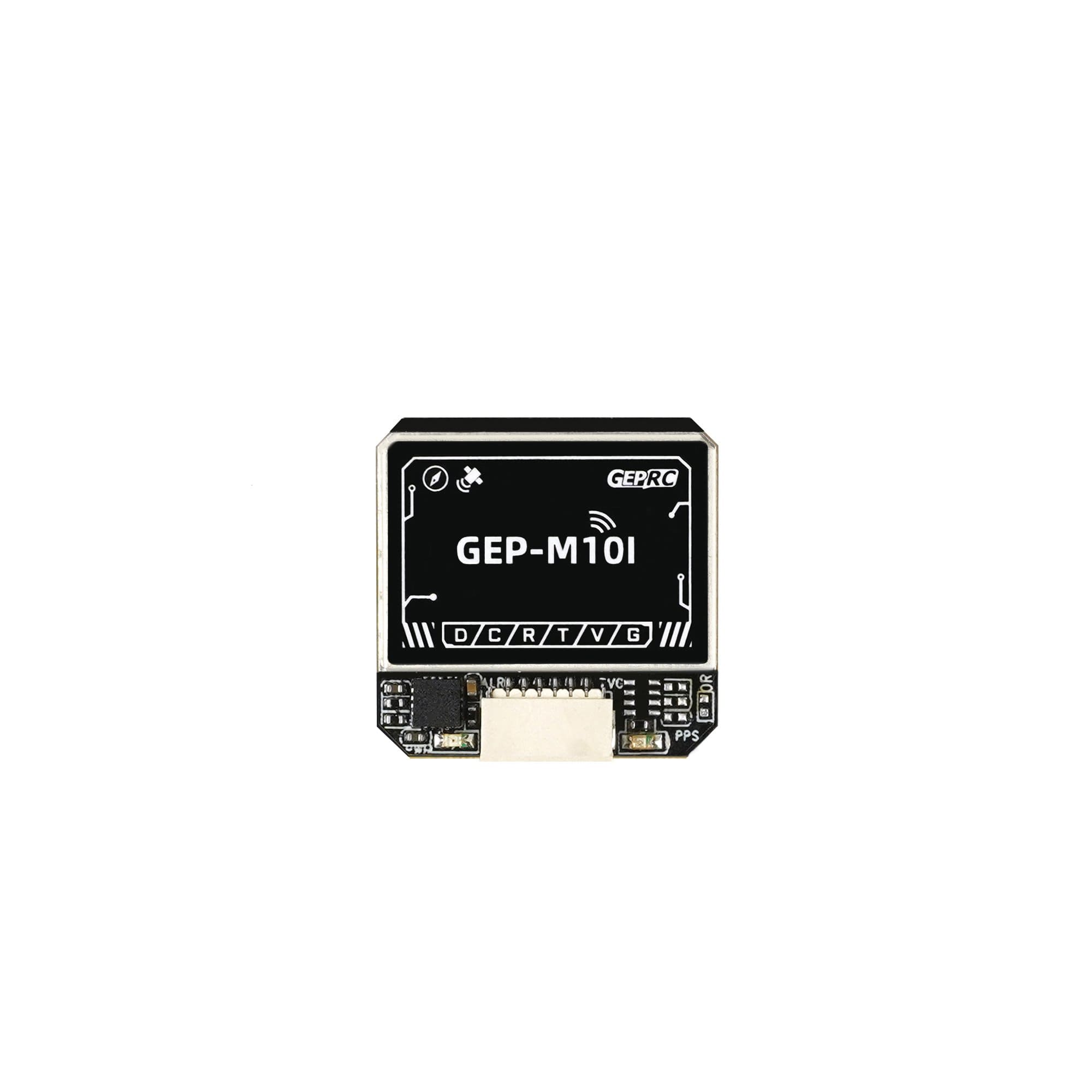

GEP-M10 — базовый GPS-модуль с антенной 18×18 мм. Подходит для FPV-дронов и RC-моделей, где нужен надежный прием спутников и передача координат в полетный контроллер. GEP-M10I — версия с GPS и магнитометром IST8310. Магнитометр помогает определять направление и полезен для сборок, где важна работа с курсом. GEP-M10-DI — расширенная версия с GPS, магнитометром IST8310 и барометром DPS310 / DPS368. Такой модуль подходит для более функциональных сборок, где нужно получать не только координаты, но и дополнительные данные по направлению и высоте.

Ключевые особенности

• Чип u-blox M10050 — отвечает за быстрый старт GPS-модуля, стабильный прием спутников и точную передачу навигационных данных в полетный контроллер. Это важная основа для FPV-дронов, которым нужны координаты, скорость, маршрут и функции возврата.
• Поддержка GPS, BDS, Galileo, QZSS и SBAS — модуль работает сразу с несколькими спутниковыми системами. Благодаря этому он быстрее находит доступные спутники, увереннее держит позиционирование и точнее определяет местоположение модели на открытом пространстве.
• До 32 спутников — широкий спутниковый охват повышает стабильность навигации и делает GPS-модуль полезным для дальних полетов, маршрутов и функций возврата.
• Частота обновления 10Hz — данные о положении обновляются достаточно быстро для FPV-дронов, крыльев и других RC-моделей, где важно видеть актуальную скорость, координаты и перемещение.
• Горизонтальная точность до 1.5 м — при подходящих условиях модуль помогает получать точные координаты для навигации, поиска модели и отображения данных в OSD.
• Встроенный Flash-чип и фарадный конденсатор — модуль сохраняет параметры и быстрее выполняет горячий старт после повторного включения.

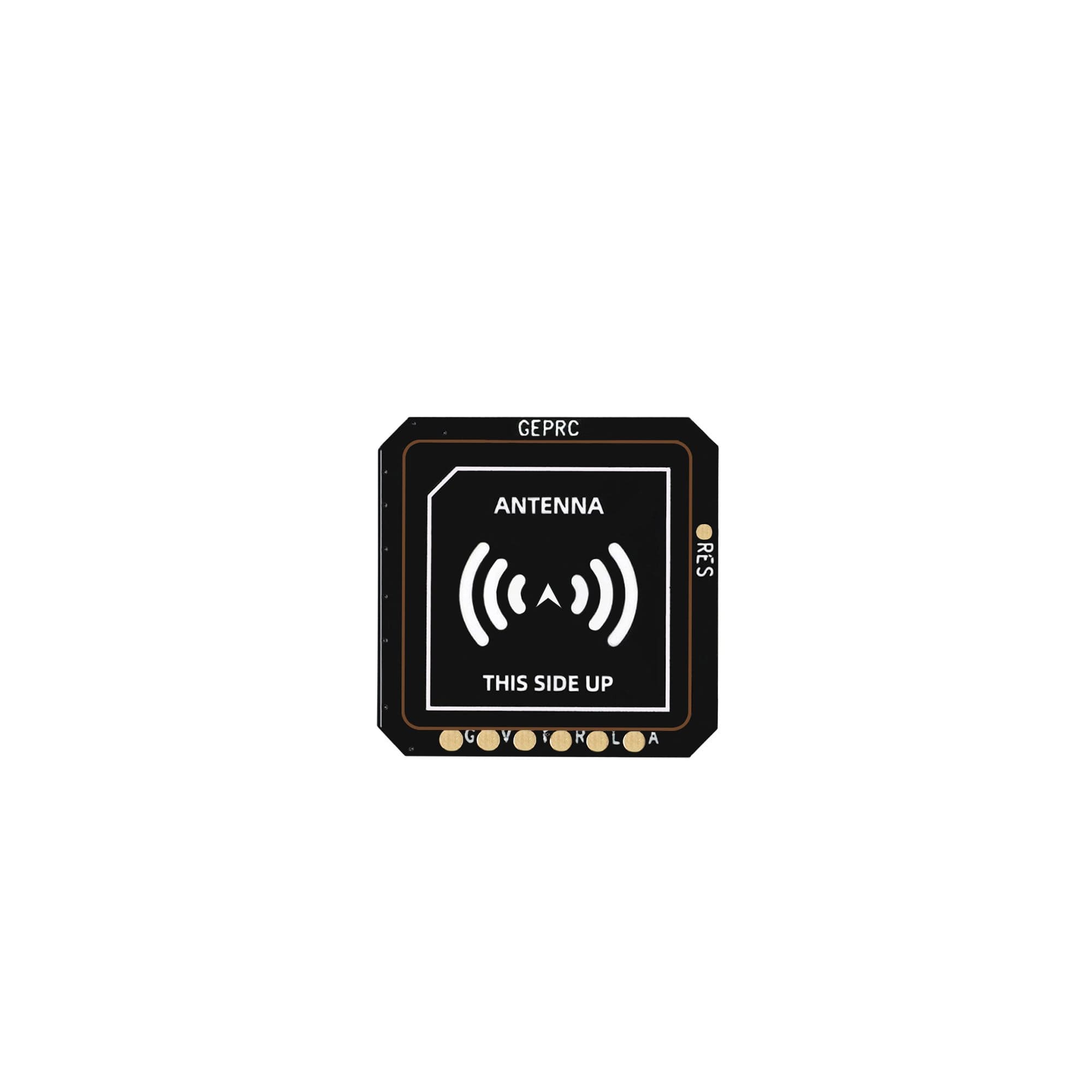

• Антенна 18×18 мм у полноразмерных версий — такой размер дает хороший баланс между приемом сигнала и габаритами модуля, поэтому GEP-M10 удобно ставить на FPV-дроны разных классов.
• Питание 3.3–5V — модуль можно подключать к совместимым полетным контроллерам без отдельного сложного питания.
• UART и I2C — GPS-данные передаются по UART, а магнитометр и барометр в соответствующих версиях работают через I2C.
• Светодиодная индикация на плате — по индикаторам проще понять состояние питания и спутникового подключения при настройке модели.

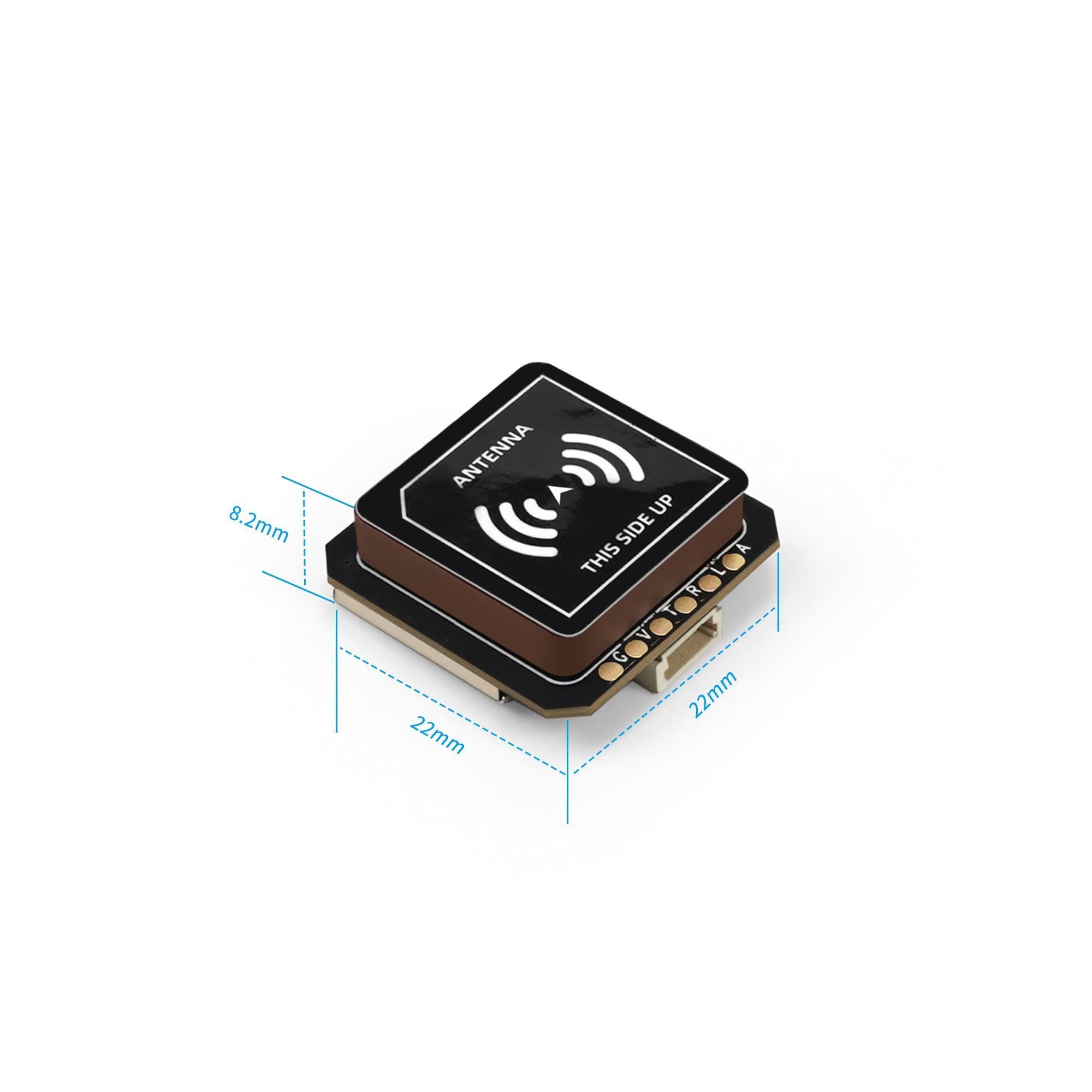

• Компактный формат 22×22×8.2 мм — полноразмерные версии серии занимают немного места и подходят для установки на раму, верхнюю площадку или отдельное крепление под GPS.

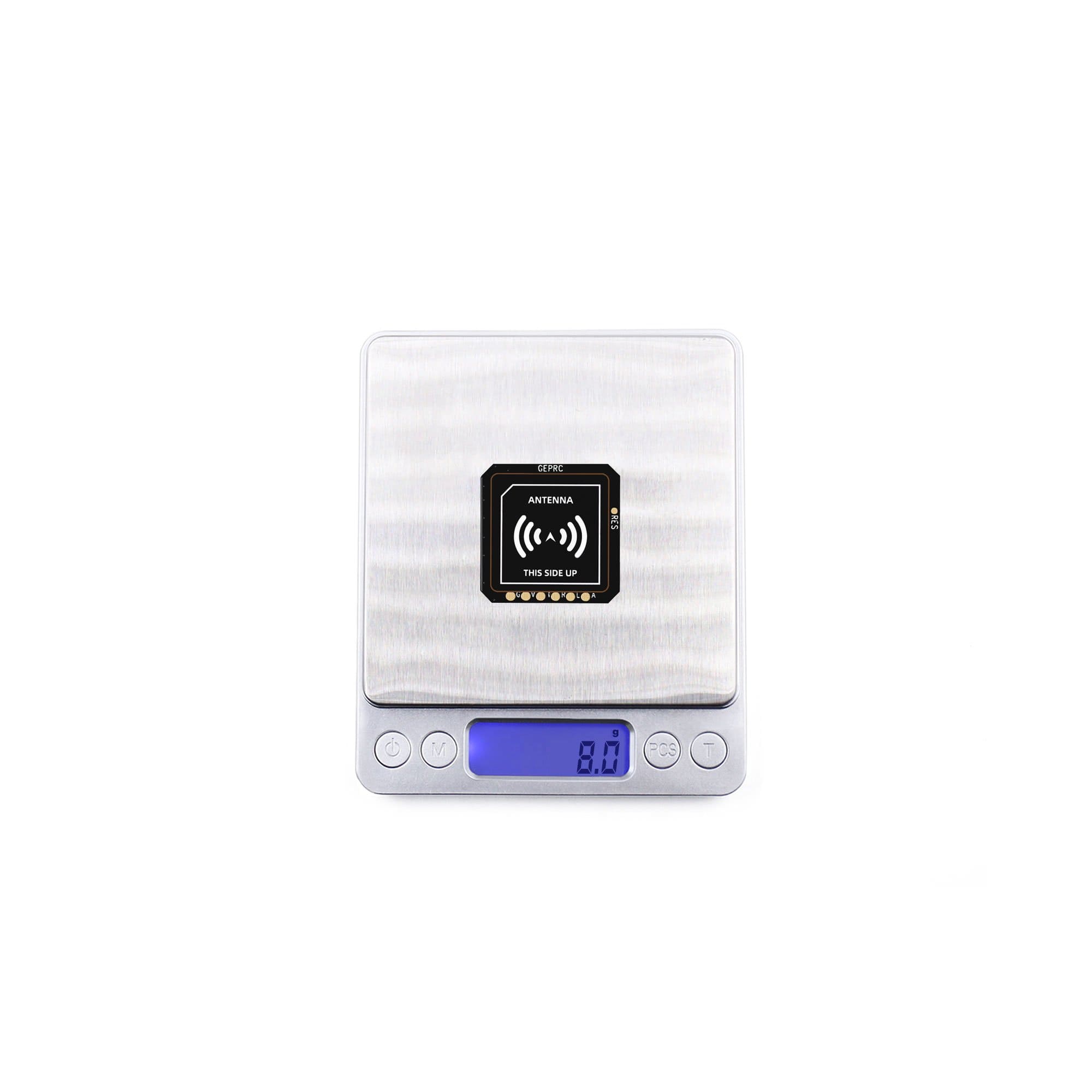

• Вес 7.8 г — модуль остается достаточно легким для FPV-дронов, но при этом использует крупную керамическую антенну для уверенного приема.

Важно учитывать

В версиях с барометром из-за доступности компонентов может использоваться DPS310 или DPS368. По назначению и использованию эти барометры взаимозаменяемы, поэтому версия модуля может отличаться в зависимости от партии.

GPS-модуль лучше устанавливать дальше от видеопередатчика, силовых проводов, ESC и других источников помех. Антенна должна смотреть вверх, а сам модуль желательно размещать так, чтобы ее не закрывали аккумулятор, карбоновые детали и металлические элементы рамы.

GEP-M10 Series GPS Module — удачный выбор для FPV-сборок, где нужен быстрый поиск спутников, стабильная передача координат и несколько вариантов оснащения под разные задачи. GEP-M10 подойдет для базовой GPS-навигации, GEP-M10I добавит работу с направлением, а GEP-M10-DI даст расширенный набор данных с магнитометром и барометром для более функциональных дронов и крыльев.
