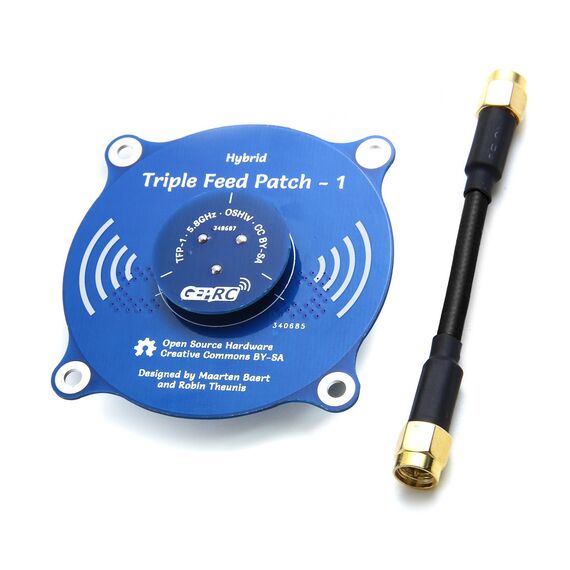

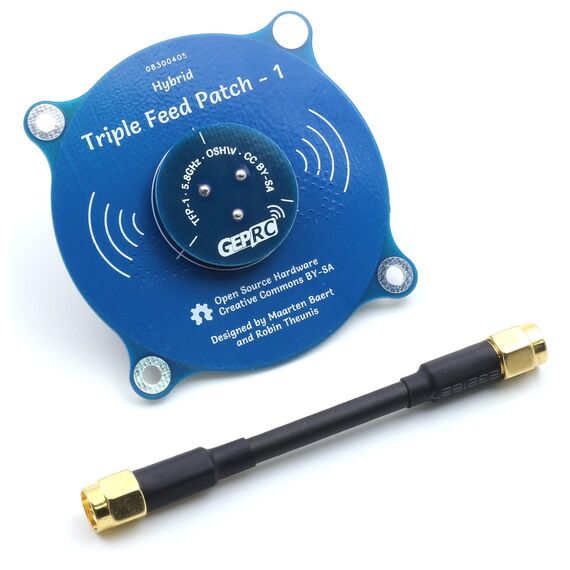

GEPRC Triple Feed Patch-1 5.8GHz CP
Модель GEPRC Triple Feed Patch-1 относится к направленным антеннам с круговой поляризацией и рассчитана на работу в диапазоне 5.8 ГГц. Ее конструкция обеспечивает стабильный сигнал при дальних перелетах и в зонах с повышенным уровнем радиопомех.
Рабочие частоты модели находятся в пределах 5.47–6.13 ГГц, что соответствует полосе 660 МГц. Настройка на центральную частоту 5.8 ГГц позволяет эффективно использовать антенну с большинством видеопередатчиков. По показателям согласования она демонстрирует S11 лучше −20 дБ и SWR не выше 1.22, что говорит о минимальных отражениях и потерях мощности.
Усиление 9.4 dBi делает эту модель подходящей для направленного приема и увеличения дальности. Угол охвата составляет 55° в горизонтальной и вертикальной плоскости, а аксиальное соотношение менее 1.3 подтверждает точную круговую поляризацию. КПД излучения равен 83.5%, что является высоким показателем для антенн данного типа.

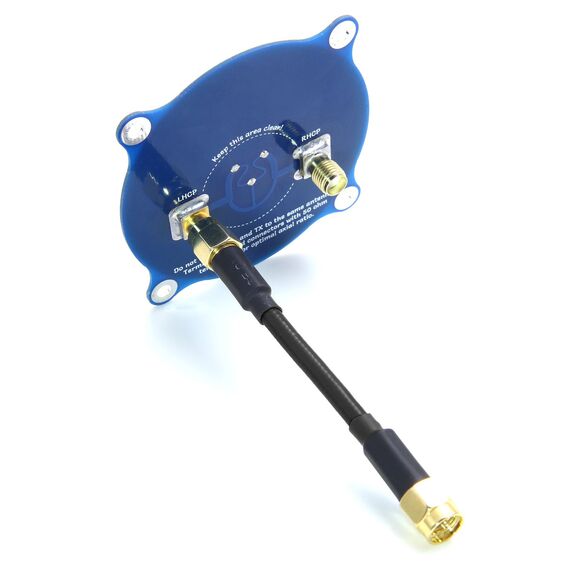

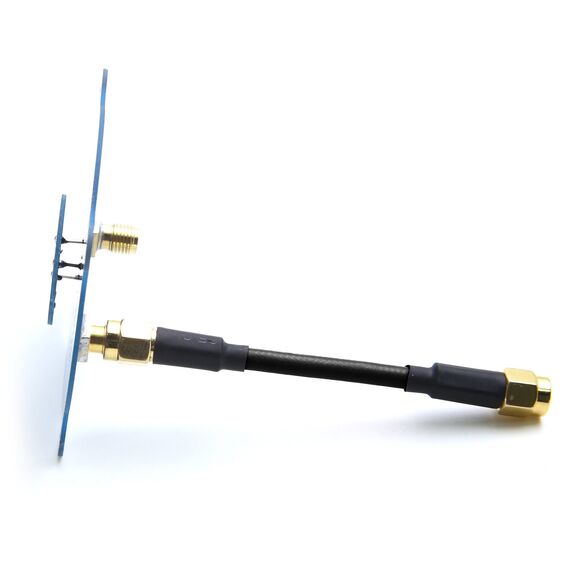

В основе конструкции используется разъем PR-SMA Male, а возможное смещение центральной частоты до 100 МГц связано с особенностями материала FR4 и не оказывает негативного влияния на качество приема.
Ключевые особенности
- Поддержка рабочего диапазона от 5.47 до 6.13 ГГц с оптимальной настройкой на 5.8 ГГц.
- Усиление 9.4 dBi, обеспечивающее уверенный прием на дальних дистанциях.
- Минимальные потери сигнала благодаря S11 лучше −20 дБ и SWR ниже 1.22.
- Чистая круговая поляризация при аксиальном соотношении менее 1.3.
- Угол направленности 55° по горизонтали и вертикали для точного позиционирования.
- Высокий коэффициент полезного действия — 83.5%.
- Прочный и надежный разъём PR-SMA Male для стабильного подключения.
Triple Feed Patch-1 от GEPRC — антенна для FPV, обеспечивающая направленный сигнал, высокое усиление и устойчивую работу в сложных условиях. Она будет полезна пилотам, которым требуется надежная связь на больших расстояниях.
Center frequency: 5.8 GHz
Bandwidth: 660 MHZ (5.47-6.13ghz)
Match: S11 < -20 dB, VSWR < 1.22 (at the center frequency)
Axial ratio: < 1.3
DBi antenna gain: 9.4
Half power beam width: 55 ° (horizontal and vertical)
Radiation efficiency: 83.5% These values are based on simulation and the actual measurements are as follows (they are very similar).
Due to the change of the FR4 dielectric constant, the center frequency may be transferred between batches.
And not all FR4 brands have the same dielectric constant.
The frequency conversion to 100 MHz is normal.
1 * GEPRC Triple Feed Patch-1 5.8GHz CP FPV Antenna (PR-SMA Male)
